توضیحات

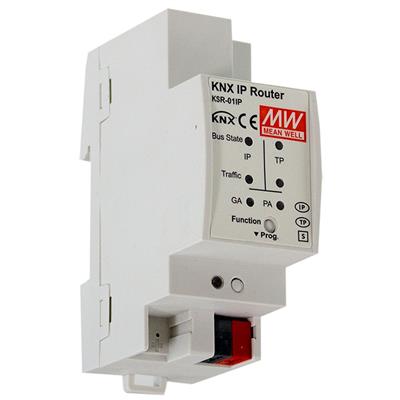

روتر KNX مین ول (KNX IP Router) سری KSR جزئی از تجهیزات شبکه است که جهت ارتباط بین شبکه‌های KNX و Ethernet استفاده میشود. از این محصول به منظور مدیریت ترافیک شبکه، تونل زنی و افزایش امنیت اطلاعات، مسیریابی و اتصال دو شبکه LAN ناحیه تحت پروتکل KNX و اتصال به شبکه گسترده WAN بکار گرفته میشود.
از پروتکل UPNP پشتیبانی میکند؛ این پروتکل به برنامه و دستگاه‌ها اجازه میدهد که بصورت خودکار پورت‌ها را باز کند. در نتیجه انعطاف شبکه را افزاش می‌هد و قابلیت اتصال به اینترنت را ساده‌تر میسازد. امکان به‌روزرسانی FrameWare از طریق صفحه وب داخلی خودش را دارد. امکان آدرس‌دهی به تمام دستگاه‌های خط KNX از طریق روتر KSR باعت کاهش زمان عملیات شبکه میشود.
این محصول قابلیت فیلتر ترافیک گروهی را بر اساس محل نصب در گراف شبکه و با توجه به جداول فیلتر داخلی را دارد.برای جلوگیری از پیکربندی از زیر مجموعه، می‌توانید این دسترسی را مسدود کنید. فیلترینگ پیام‌ها می‌تواند در هر زمان با فشار دادن یک دکمه روی دستگاه به طور موقت غیرفعال شود. زمان بازگشت به حالت عادی از طریق نرم افزار ETS قابل پیکربندی است. در صورت نیاز، دسترسی موقت به خطوط دیگر نیز بدون دانلود از ETS امکان‌پذیر است.
از دو طریق (اترنت / KNX IP و KNX TP) می‌توانید تنظیمات اولیه، آدرس‌دهی، پیکربندی، مشاهده وضعیت و عیب‌یابی دستگاه‌ها در شبکه KNX را انجام دهید.
همچنین این روتر به کاربر امکان مانیتورینگ وضعیت‌های عملیاتی و فیلترینگ ، نقص‌ها و ارتباط معیوب از طریق نمایشگرهای LED روی پنل آن را داده است.

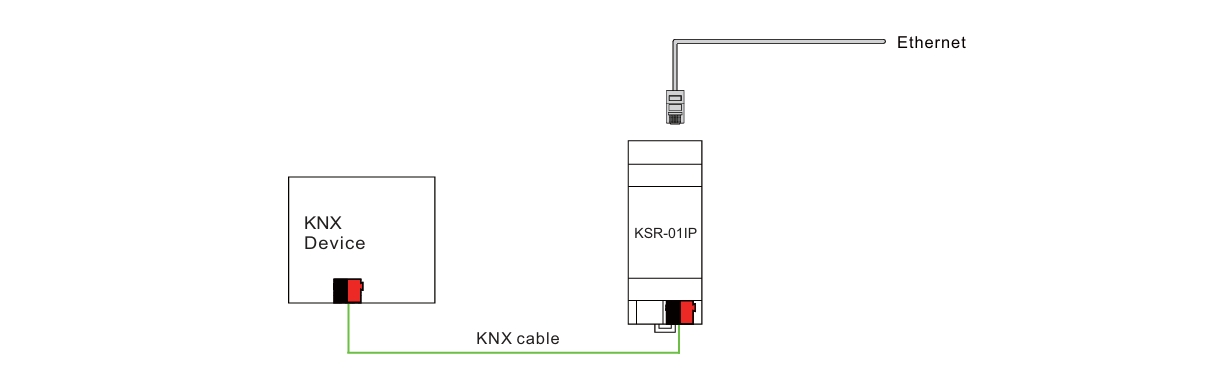

بلوک دیاگرام اتصال در شبکه روتر KNX سری KSR مینول
ویژگی ها
- مسیریابی KNX IP / TP
- پشتیبانی از 4 کانال تونل KNX IP / TP
- بدون نیاز به منبع تغذیه
- پشتیبانی از تکنولوژی (UPNP (Universal Plug and Play
- فیلرینگ پاکت های داده (تلگرام)
- دارای صفحه وب داخلی
- پشتیبانی از پروتکل KNX IP Secure (تحت سفارش)

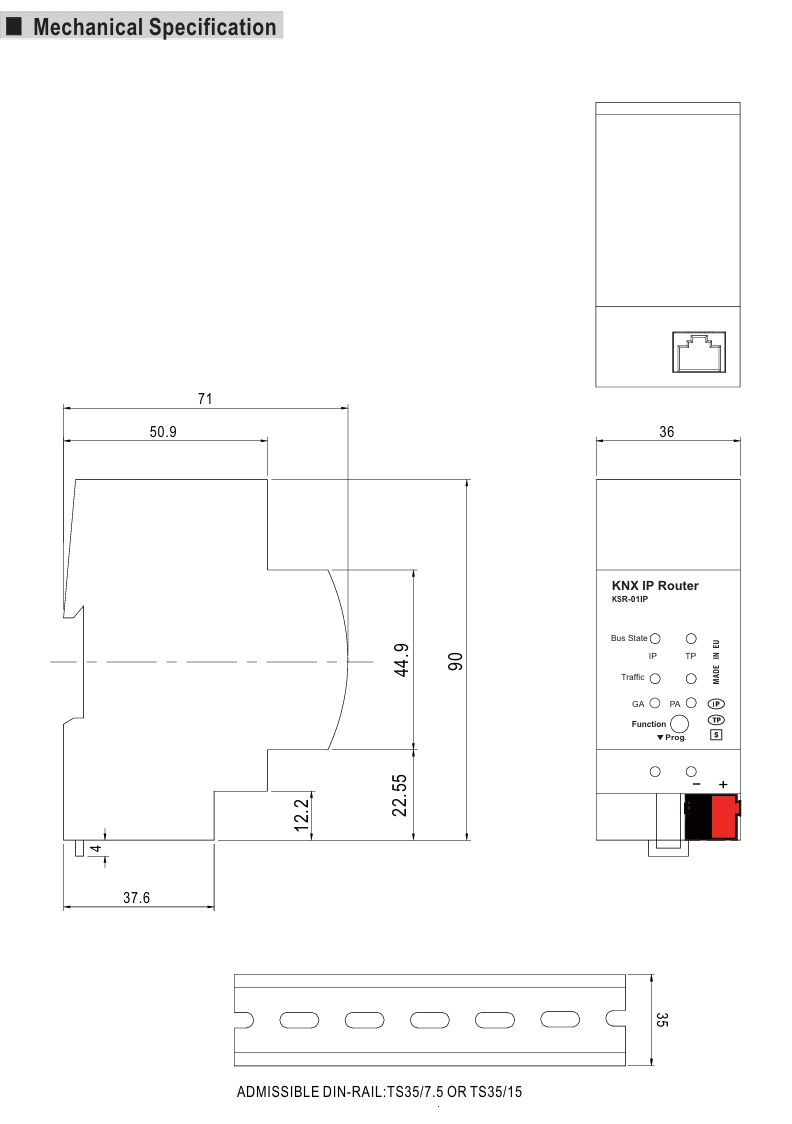

- قابلیت نصب در ریل به کد TS35/7.5 یا TS35/15
- سه سال گارانتی و ده سال خدمات پس از فروش از دایان دانا ایستا
کاربردها
- روشنایی اداره ها
- روشنایی خانه های هوشمند
- روشنایی ویلاهای لوکس
- روشنایی داخلی LED
- اتوماسیون ساختمان
معرفی پنل روتر KNX IP/TP

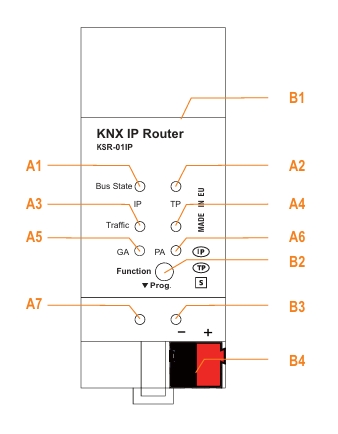

معرفی قسمت های پنل روتر KNX سری KSR مینول
A1: وضعیت IP (خط اصلی)
– سبز: خط اصلی در وضعیت OK
– قرمز: عملکرد دستی فعال است
A2: وضعیت باس KNX TP (خط فرعی)
– سبز: خط فرعی در وضعیت OK
A3: ترافیک تلگرام IP (خط اصلی)
– سبز، چشمک‌زن: میزان ترافیک تلگرام
– قرمز، چشمک‌زن: خطای انتقال
A4: ترافیک تلگرام KNX TP (خط فرعی)
– سبز، چشمک‌زن: میزان ترافیک تلگرام
– قرمز، چشمک‌زن: خطای انتقال
A5: مسیریابی آدرس گروهی
– سبز: فیلتر فعال است
– نارنجی: مسیریابی همه
– قرمز: مسدود کردن همه
– خاموش: خط اصلی و خط فرعی متفاوت هستند
A6: مسیریابی آدرس فیزیکی
– سبز: فیلتر فعال است
– نارنجی: مسیریابی همه
– قرمز: مسدود کردن همه
– خاموش: خط اصلی و خط فرعی متفاوت هستند
A7: برنامه‌ریزی
– قرمز: حالت برنامه‌ریزی
– قرمز، چشمک‌زن: عدم اتصال IP
B1: کانکتور اترنت
B2: دکمه عملکرد
B3: دکمه برنامه‌ریزی
B4: کانکتور KNX TP
فایل‌های مربوط به روتر KSR
| سری KSR | دانلود |

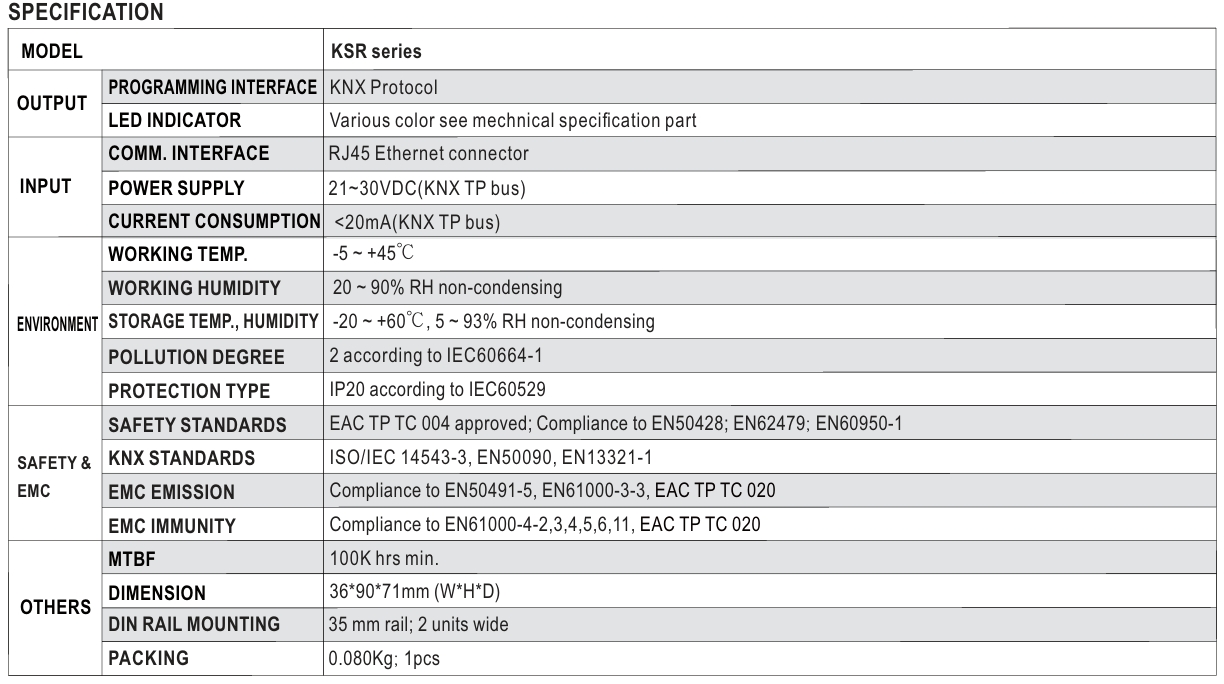

| مشخصات فنی |  |
| گزارش کیفی | |
| SHORT FORM | |
| راهنمای برنامه ریزی تحت نرم افزار ETS | |
