راه اندازی ماژول XC-E3AD4PT2DA

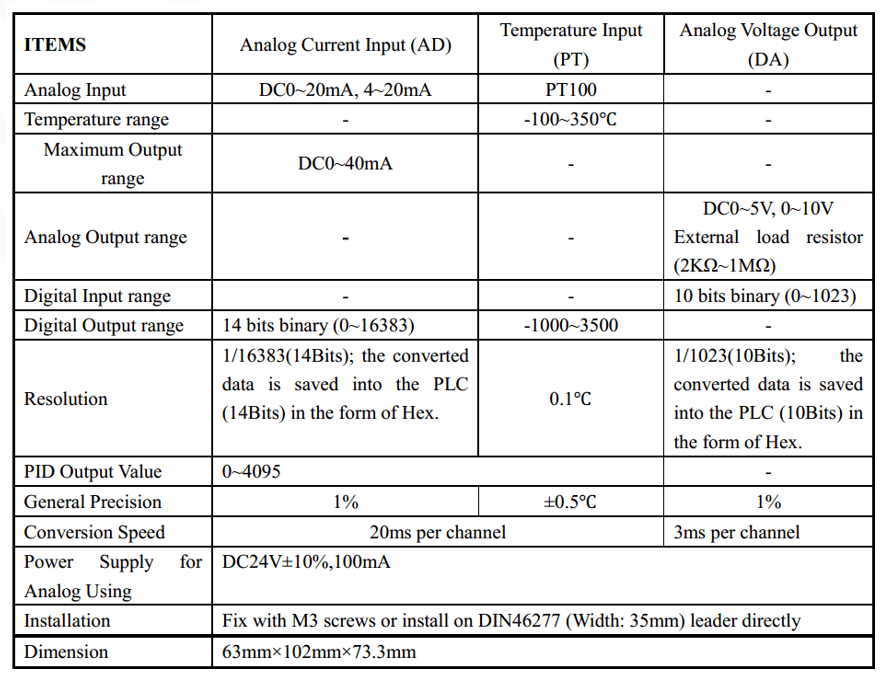

این ماژول دارای سه کانال ورودی آنالوگ، 4 کانال ورودی سنسور PT100 و 2 کانال خروجی آنالوگ می­باشد. مشخصات فنی این ماژول در زیر توضیح داده شده است:

  • سه کانال ورودی جریان با دقت 14 بیت، 4 کانال ورودی سنسور PT100 و دو کانال خروجی ولتاژ با دقت 10 بیت
  • سه کانال ورودی می­تواند به صورت 0-20 میلی آمپر یا 4-20 میلی آمپر انتخاب شود و دو کانال خروجی ولتاژ نیز می­تواند به صورت-0-5ولت یا 0-10 ولت انتخاب گردد.
  • سه کانال ورودی آنالوگ و 4 کانال ورودی PT100 دارای کنترل کننده PID می­باشند.
  • حداکثر 7 ماژول می­تواند به یک PLC متصل گردد.
  • منبع تغذیه قسمت آنالوگ و دیجیتال در این ماژول از هم ایزوله شده است.

1 11 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 2 10 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

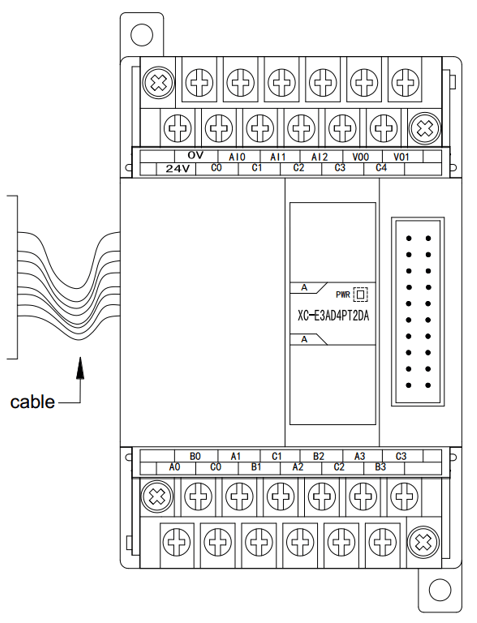

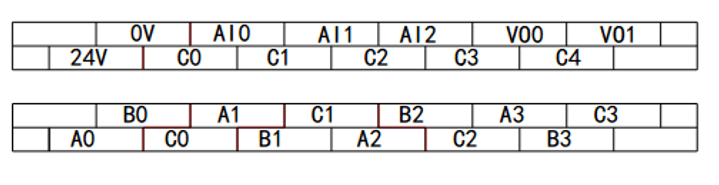

ترمینال های ورودی و خروجی این ماژول به صورت زیر می­باشد و توضیحات هر پایه در جدول آورده شده است:

3 11 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 4 11 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

آدرسهای ورودی خروجی:

آدرسهای حاوی اطلاعات هر کانال ورودی و خروجی در این ماژول در PLC، در ادامه نشان داده شده است:

5 10 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 6 8 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 7 6 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 8 6 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 9 5 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 10 4 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes - 11 5 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

توضیح:

سیگنال Y : وقتی برابر 0 باشد، کنترل PID غیرفعال و وقتی برابر 1 باشد، فعال می­گردد.

تعریف ماژول برای PLC از طریق نرم افزار:

ابتدا نرم افزار باز شود. سپس طبق شکل زیر به منو خواسته شده مراجعه شود و مدل 3AD4PT2DA انتخاب گردد. در اینجا می­توان پارامترهای مربوط به هر کانال را تعیین نمود. در نهایت تمامی تنظیمات انجام شده، با اعمال Write to PLC به PLC منتقل شده و این ماژول به PLC اضافه می­گردد.

12 4 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -13 3 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

سیم بندی:

  • از پایه های 0 و 24 ولت وجود در PLC برای تغذیه ماژول استفاده شود.
  • سیم بندی سنسورهای pt100 به صورت زیر انجام می­شوند:

14 3 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

  • سیم بندی ورودی آنالوگ نیز به صورت زیر است:

15 2 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

نمودارهای مربوط به A/D و D/A

رابطه بین مقدار ورودی آنالوگ بر حسب جریان و مقدار دیجیتال محاسبه شده در ماژول به صورت زیر است:

16 1 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

رابطه بین مقدار ورودی آنالوگ بر حسب ولتاژ و مقدار دیجیتال محاسبه شده در ماژول به صورت زیر است:

17 1 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

رابطه بین مقدار دمای خوانده شده و مقدار دیجیتال محاسبه شده، به صورت زیر است:

18 1 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -

در ادامه یک مثال برای نشان دادن چگونگی استفاده از آدرسهای تخصیص داده شده برای این ماژول، آورده شده است:

مقادیر 7 کانال ورودی، خوانده شده و دو مقدار آنالوگ نیز در دو کانال خروجی نوشته می­شود.

19 1 - راه اندازی ماژول XC-E3AD4PT2DA - xigmanotes, notes -
