توضیحات
منبع تغذیه RT-125C، یک پاور سوئیچینگ سه خروجی با حداکثر توان 132 وات ساخت شرکت مین ول است. کانال اول : 5 ولت تا 15 آمپر ، کانال دوم 15 ولت تا 6 آمپر و کانال سوم منفی -15 ولت تا 1 آمپر؛ مجموع توان کشیده شده از تمامی کانال ها نباید بیشتر از 132 وات باشد.
کانالها باهم ایزوله نیستند و دارای زمین مشترک اند. اما هر کانال از مشخصه ریپل نویز و کنترل خوبی بهرمند است. ولتاژ ورودی AC و ولتاژ خروجی DC باهم ایزوله میباشند و ولتاژ ایزوله ورودی و خروجی 3 کیلو ولت AC است.

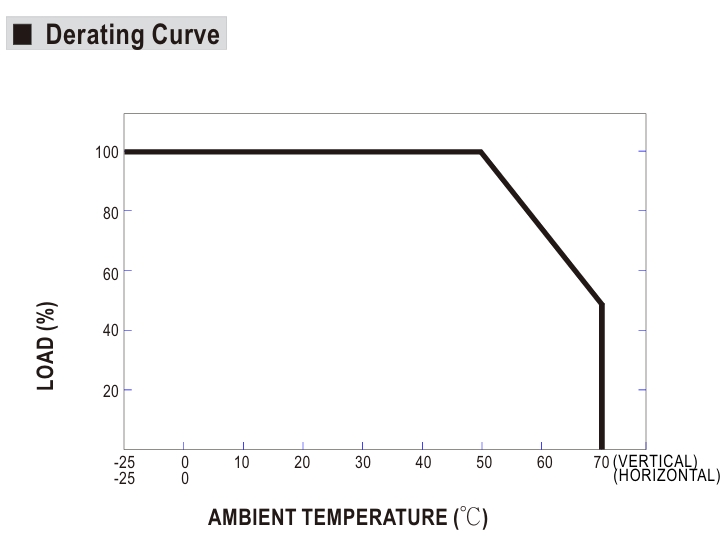

حداکثر جریان نشتی آن در ولتاژ 240VAC کمتر از 2 میلیآمپر میباشد. شرایط دمایی خوبی برای منبع تغذیه در نظر گرفته شده است؛ علاوه براینکه این منبع تعذیه طراحی بدون فن دارد، بازه دمایی کاری آن از ℃25- الی ℃70+ میباشد.
در ابعاد 199 در 98 در 38 میلیمتر یک منبع تغذیه استاندارد و خروجی یکنواخت و عالی طراحی شده است. تمامی خازن ها آن با کیفیت، با طول عمر بالا و دمای ℃105 میباشد. تمامی این نکات جهت افزایش طول عمر دستگاه و کیفیت خروجی آن است.
نکته!!! : منبع تغذیه MEANWELL RT-125A در کانال اول خود دارای ویژگی Minimum Load Requirement است . به این معنی که برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.5 آمپر از کانال اول تغذیه بار گیری شود . در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 10 وات برای این امر استفاده کرد.
ویژگی های منبع تغذیه RT-125C پاور ساپلای سه خروجی :

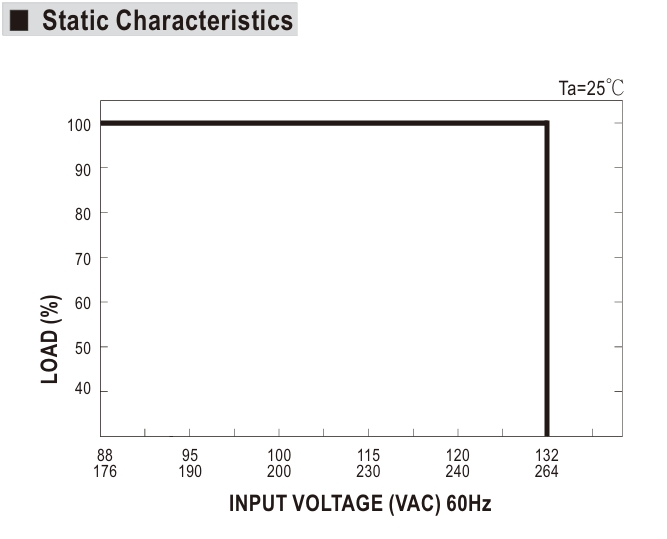

- برق ورودی 110 ولت / 220 ولت تغییر با سوییچ (88 الی 132 ولت AC و 176 الی 264 ولت AC یا 248 تا 373 ولت DC)
- حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و افزایش ولتاژ خروجی و افزایش دما
- بی نیاز از فن و خنک سازی به روش همرفتی
- نمایشگر LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
- دمای کارکرد از از ℃25- الی ℃70+
- تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
- تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
- تحمل لرزش تا 5G
- قابل اعتماد در صد در صد توان نامی
- بازده بالا ، عمر طولانی بیش از 265 هزار ساعت

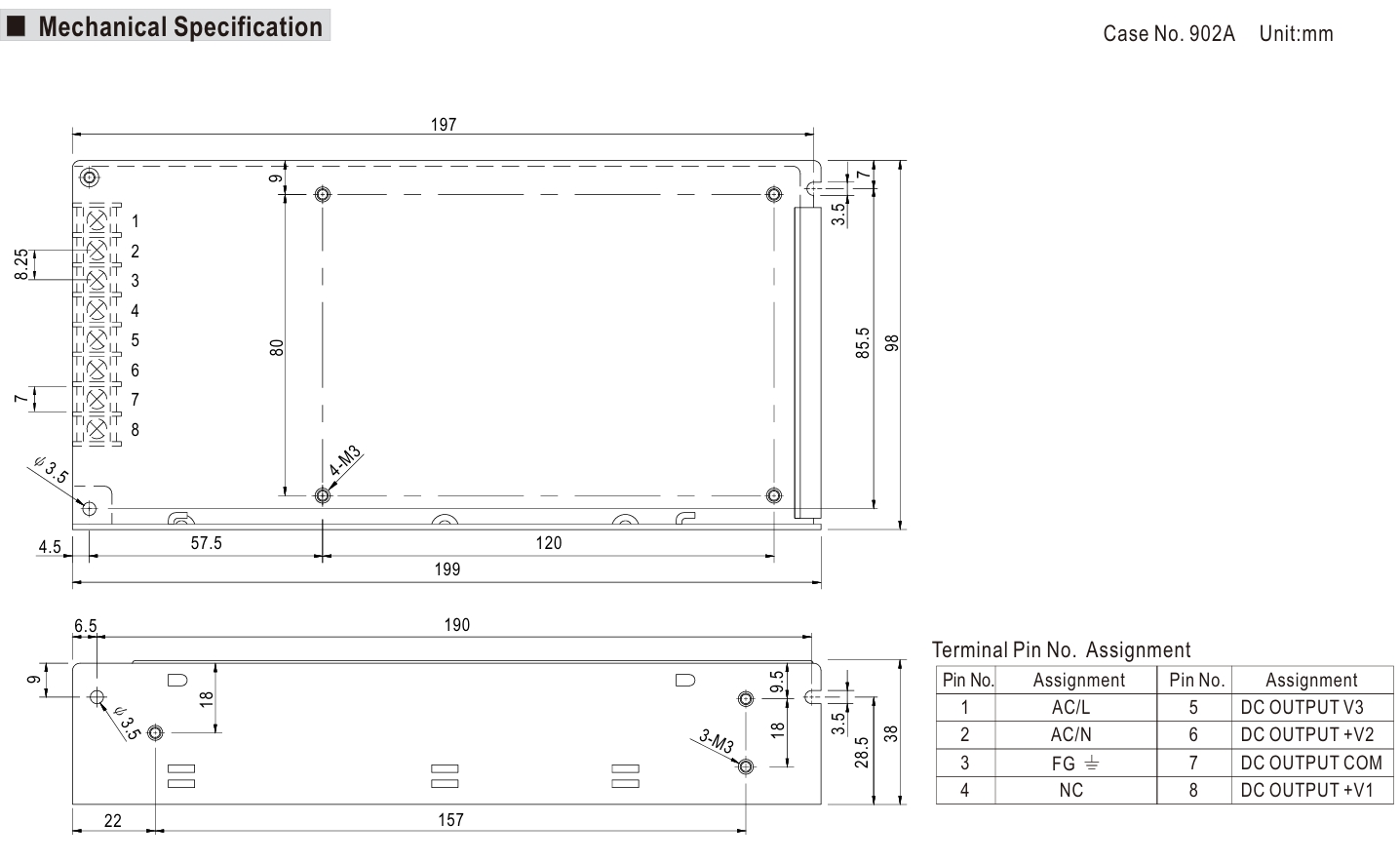

- ابعاد ( L * W * H ) برحسب میلی متر 199 * 98 * 38
- 3 سال ضمانت و 5 سال خدمات پس از فروش مین ول MEANWELL ( MW ) در سر تا سر ایران .
حفاظت ها
اضافه بار : حفاظت در بازه 110 الی 150 درصد توان خروجی. وارد مد سکسه (هیکاپ) میشود. بعد کاهش بارکشی به حداکثر توان نامی، به طور خودکار بازیابی میشود.
افزایش ولتاژ : حفاظت کانال اول در برابر افزایش ولتاژ در بازه 5.75 ولت الی 6.75 ولت. وارد مد سکسه (هیکاپ) میشود. بعد کاهش ولتاژ کانال اول به بازه ولتاژ نامی، به طور خودکار بازیابی میشود.
دانلود فایلهای مربوط به منبع تغذیه سه خروجی RT-125C
سری RT-125C | دانلود |

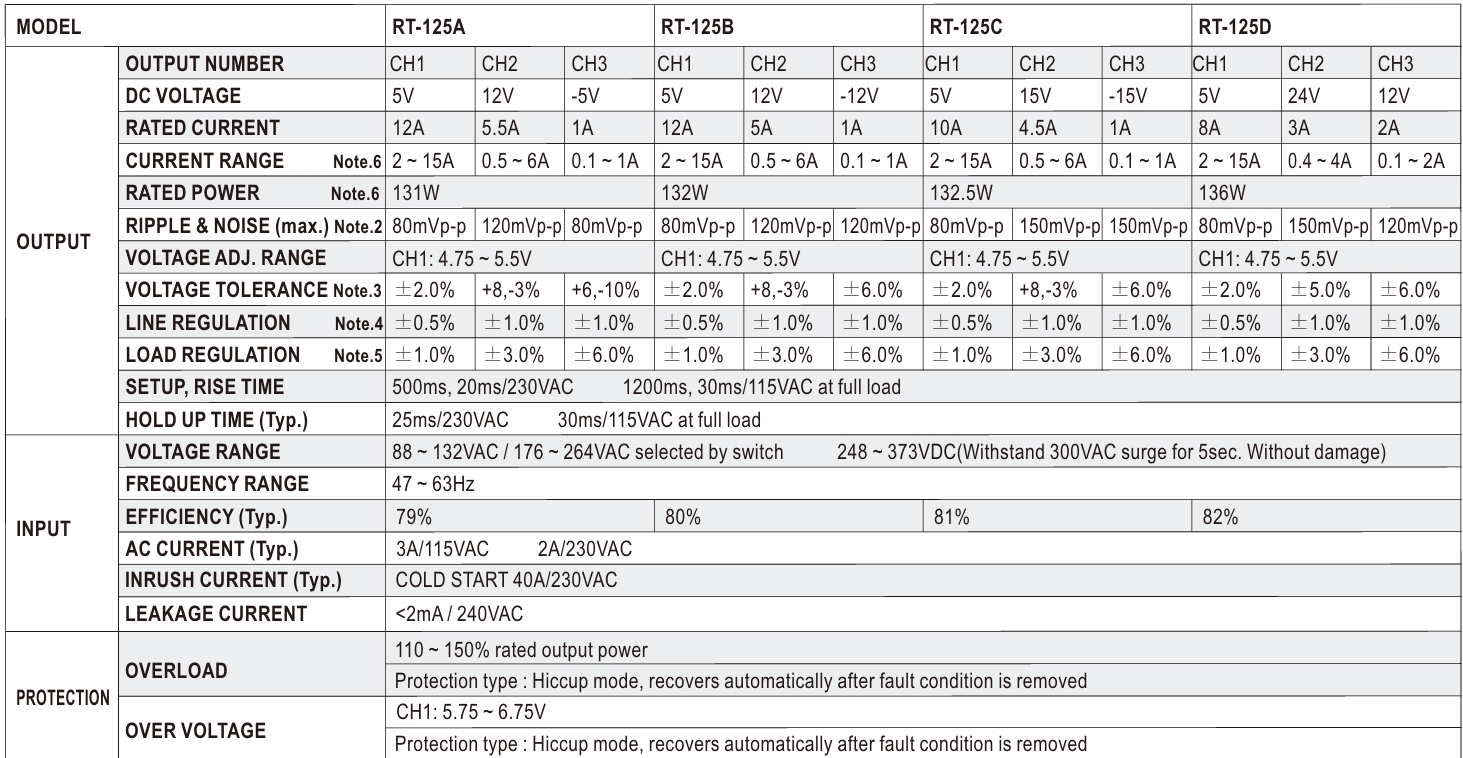

مشخصات فنی RT-125C | ![]() |
گزارش فنی RT-125C | ![]() |
دفترچه راهنما | ![]() |
جدول محصولات سری RT-125
خروجی مطلوب | لینک محصول | ||
کانال اول | کانال دوم | کانال سوم | |
5 ولت 15 آمپر | 12 ولت 6 آمپر | -5 ولت 1 آمپر | RT-125A |
5 ولت 15 آمپر | 12 ولت 6 آمپر | -12 ولت 1 آمپر | RT-125B |
5 ولت 15 آمپر | 15 ولت 6 آمپر | -15 ولت 1 آمپر | RT-125C |
5 ولت 15 آمپر | 24 ولت 4 آمپر | 1 ولت 2 آمپر | RT-125D |
