توضیحات

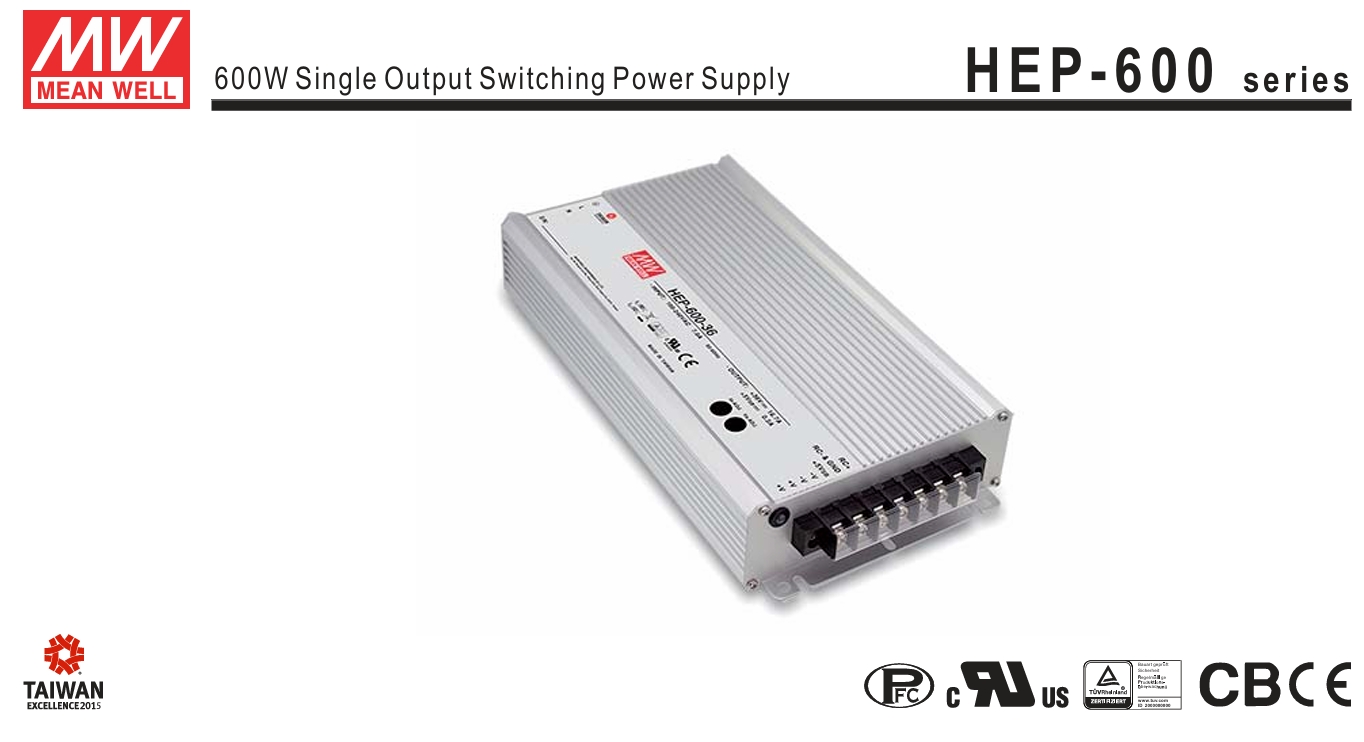

منبع تغذیه HEP-600-54 با ولتاژ خروجی 54 ولت و جرین 11.2 آمپر برای محیط‌هایی با شرایط کاری سخت طراحی شده است. بدنه آن تماما از آلیاژ آلومینیوم خاص با ضریب حرارتی بالا طراحی شده و درون محصول از کف تا سقف بدون حباب هوا از چسب سیلیکونی با ضریب حرارتی بالا پرشده است. این نوع طراحی پوشش باعث شده که محصول در برابر شرایط سخت محیطی نظیر، آلودگی های بالا، محیط های روغنی، رطوبت های بالا، لرزش های شدید و ناپایدار، مقاوم باشد. نکته جالب دیگر این طراحی نداشتن فن برای خنک سازی است. نبود فن علاوه بر کاهش سر و صدا سبب افزایش عمر محصول میشود.

بازدهی منبع تغذیه HEP-600 مینول حداکثر 96% و گستره دمای کار آن از ℃40- الی ℃70+ می‌باشد. حداکثر لرزشی که این محصول در برابر لرزش‌هایی با فرکانس 20 تا 500 هرتز و شدت 10G( 10 برابر شدت جاذبه زمین) مقاوم است. حداکثر ایزولاسیون ورودی به خروجی آن 3.75 کیلو ولت AC است، این محصول استاندارهای ایمنی آمریکایی و اروپایی UL60950-1, TUV EN60950-1 approved را تماما پاس کرده است.

جهت حفظ پایداری محصول مجهز به تمامی حفاظت های اتصال کوتاه، اضافه بار، افزایش ولتاژ و افزایش دما شده است و برای قطع و وصل کردن ولتاژ خروجی نیازی به کلید های گران بها و استاندارد با این هزینه نیست. تنها با ویژگی REMOTE ON/OFF CONTROL میتوان ولتاژ خروجی محصول را به آسانی قطع و وصل نمود.

ویژگی های منبع تغذیه HEP-600-54 با خروجی 54 ولت 11.2 آمپر :

برق ورودی یونیورسال ( 90~305 VAC و 127~431 VDC ).
مجهز به مدار PFC ( مدار اصلاح ضریب توان ، power factor correction یا cos ∠ φ ).
مصرف منبع تغذیه در حالت بدون بار و خاموش بودن کنترل از راه دور کمتر از 0.5 وات.
بازدهی بالا تا 93 درصد و 480 وات .
طراحی بدون فن ، خنک سازی با همرفت آزاد هوا.
بدنه آلومینیوم و پر شده از چسب با قابلیت دفع حرارت.
مقاومت منبع تغذیه در برابر لرزش 10G.
دمای کاری از منفی 40 الی مثبت 70 درجه سانتیگراد.
تنظیم ولتاژ و جریان خروجی از طریق پتانسیومتر .
حفاظت در برابر اتصال کوتاه ، اضافه ولتاژ ، اضافه بار ، افزایش دمای پاور سوئیچینگ .
سه رنگ LED برای نشان دادن وضعیت بارگیری.
ارتفاع کاری تا 5000 متر از سطح دریا.
مناسب برای محیط های صنعتی سخت و غیر عادی گرد و غبار آلود ، مرطوب ، محیط روغنی و لرزش بالا.
6 سال ضمانت و 10 سال خدمات پس از فروش مین ول ( MEANWELL ( MW در سرتاسر ایران.

مصارف منبع تغذیه HEP-600-54 :

تجهیزات مخابراتی در فضای باز
تاسیسات نفت یا تاسیسات شافت معدن
سیگنال و بیلبورد الکترونیکی در فضای باز

دانلود فایل‌های مربوط به منبع تغذیه HEP-600-54

سری HEP-600-54	دانلود
مشخصات فنی HEP-600
گزارش فنی HEP-600-54
دفترچه راهنما

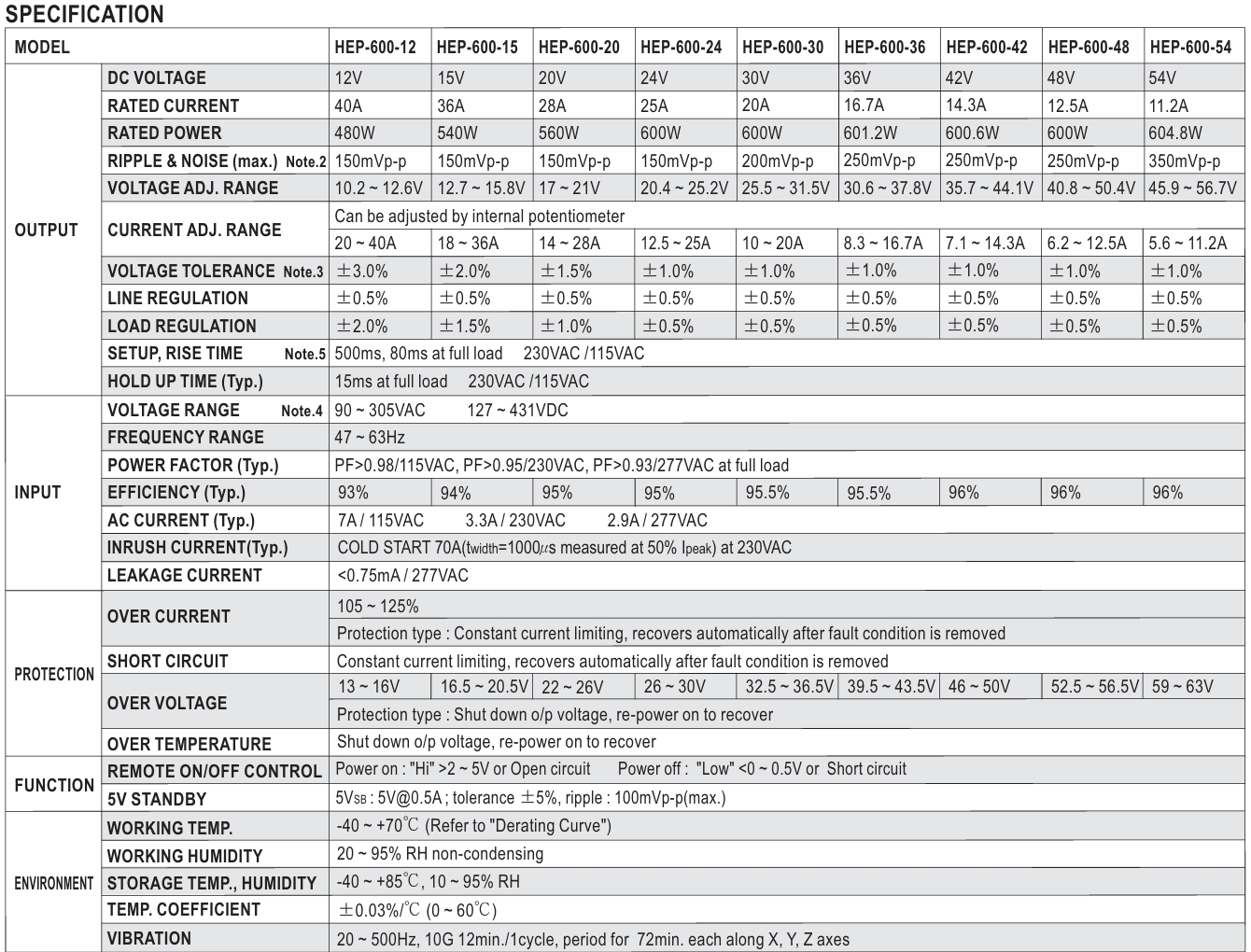

جدول کامل محصول سری های HEP-600

خروجی مطلوب	لینک مشاهده
12 ولت / 40 آمپر	HEP-600-12
15 ولت / 36 آمپر	HEP-600-15
20 ولت / 28 آمپر	HEP-600-20
24 ولت / 25 آمپر	HEP-600-24
30 ولت / 20 آمپر	HEP-600-30
36 ولت / 16.7 آمپر	HEP-600-36
42 ولت / 14.3 آمپر	HEP-600-42
48 ولت / 12.5 آمپر	HEP-600-48
54 ولت / 11.2 آمپر	HEP-600-54

توضیحات تکمیلی

dc-voltage	54
rated-current	11.2
rated-power	604.8
ripple-noise	350mVp-p
voltage-adj-range	45.9 ~ 56.7V
current-adj-range	Can be adjusted by internal potentiometer 5.6 ~ 11.2A
voltage-tolerance	±1.0%
line-regulation	±0.5%
load-regulation	±0.5%
set-up-rise-time	500ms, 80ms at full load 230VAC /115VAC
hold-up-time	15ms at full load 230VAC /115VAC

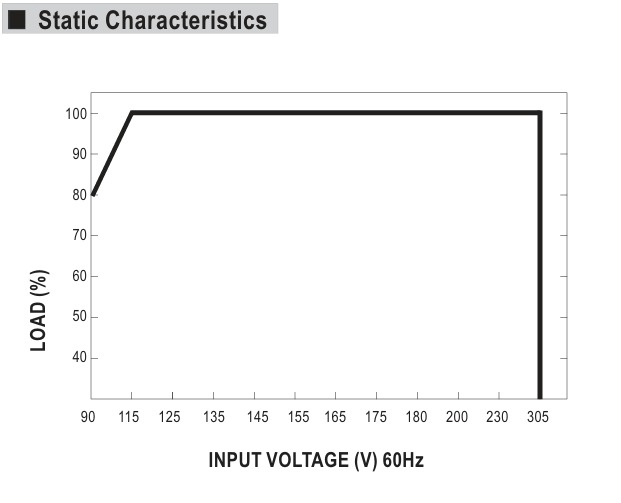

input-voltage-range	90 ~ 305VAC 127 ~ 431VDC
frequency-range	47 ~ 63Hz
power-factor	PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
efficiency	96%
ac-current	7A / 115VAC 3.3A / 230VAC 2.9A / 277VAC
inrush-current	COLD START 70A(twidth=1000 s measured at 50% Ipeak) at 230VAC
LEAKAGE CURRENT	<0.75mA / 277VAC
overload	105 ~ 125% Protection type : Hiccup mode, recovers automatically after fault condition is removed
short-circuit	Constant current limiting, recovers automatically after fault condition is removed
over-voltage	Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery 59 ~ 63V
over-temperature	Shut down o/p voltage, re-power on to recover
remote-on-off-control	Power on : "Hi" >2 ~ 5V or Open circuit Power off : "Low"
5v-standby	5VSB : 5V@0.5A ; tolerance±5%, ripple : 100mVp-p(max.)
working-temp	'-40 ~ +70℃(Refer to "Derating Curve")
working-humidity	20 ~ 95% RH non-condensing
storage-temp-humidity	'-40 ~ +85℃, 10 ~ 95% RH
temp-coefficient	±0.03%/℃(0 ~ 60℃)
vibration	20 ~ 500Hz, 10G 12min./1cycle, period for 72min. each along X, Y, Z axes
safety-standards	UL60950-1, TUV EN60950-1 approved
with-stand-voltage	I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
isolation-resistance	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
emc-emission	Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
emc-immunity	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level, criteria A
mtbf	76.9K hrs min. MIL-HDBK-217F (25℃)
dimension	28014448.5mm (LWH)
packing	3.9Kg; 4pcs/16.6Kg/0.9CUFT
