توضیحات

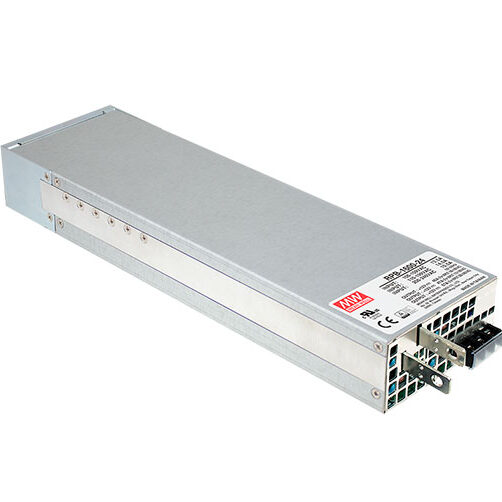

شارژر 24 ولت 55 آمپر RPB-1600-24 محصولی کم نظیر از محصولات کمپانی مین ول می‌باشد. با طراحی بی نظیر و خیره کننده در توان 1600 وات، و در عین حال حجم کم توجه هر تکنسین و مهندسی را به خود جلب میکند. قابلیت شارژ باتری بر اساس منحنی 3 و 2 مرحله ای دارد. با استفاده از رابط SPB-001 به کامپیوتر متصل میشود و امکان مشاهده و تغییر پارامترهای شارژر را به کاربر میدهد. از این طریق میتوانیم ولتاژ فلوت / بوست / جریان شارژ / نوع منحنی شارژ / دمای داخلی / هشدار ها و وضعیت ها و … را کنترل کنیم و تغییر دهیم. ارتفاع محصول (1U (41mm می‌باشد.
از این محصول میتوان برای شارژ نمودن انواع باتری‌های سیلد لید اسید(تر و خشک) لیتیوم یون، لیتیوم آهن، لیتیوم منگنز در بازه ظرفیت پیشنهادی 180 تا 550 امپرساعت استفاده کرد. همچنین قابلیت شخصی سازی منحنی شارژ تحت پروتکل PMBUS را دارد. شرکت مین‌ول برای سهولت تنظیم منحنی شارژ، امکان تنظیم دستی ولتاژ و جریان از طریق پین‌های موجود روی پنل را نیز فراهم کرده است. با این حال، توصیه میشود برای بهره‌گیری از انعطاف‌پذیری بیشتر، از نرم‌افزار مربوطه استفاده شود.
ولتاژ ورودی آن یونیورسال است و از بازه 90 الی 264 ولت AC میتواند تغذیه کند. همچنین دارای مدار داخلی تصحیح ضریب توان PFC می‌باشد. دارای طراحی یونیک بوده و از قطعات با کیفیت درجه یک در این محصول بکار گرفته شده است. در نتیجه سبب بازدهی تضمین شده حداکثری 91% است. این مشخصات سبب شده که به انتخاب اول هر صنعتگری تبدیل شود.
این محصول تمام عیار، از انواع حفاظت قوی برخوردار است تا علاوه بر افزایش طول عمر محصول، از خرابی های پی در پی جلوگیری شود. دارای انواع حفاظت های، پلاریته معکوس، افزایش دما، اتصال کوتاه خروجی، افزایش ولتاژ کانال باتری می‌باشد. در نتیجه در صورت انواع به روز خطا نظیر اشتباه معکوس قطب های باتری یا اتصال کوناه مثبت و منفی کانال خروجی شارژ و حتی اتصال باتری با ولتاژ بالاتر خیال کاربر را از سوختن و از کار افتادن شارژ راحت میکند. تمامی این حفاظت ها آنالوگ بوده و از سرعت بالایی برخوردار می‌باشد.
طراحی بسیار فشرده و در عین حال کارآمد آن با دانسیته بالا(25 وات بر اینچ مکعب) باعث شده تا این شارژر به بازده بالای 93 درصد در همه مدلهای مختلف با خروجی های ولتاژی متفاوت برسد.
با توجه به ابعاد کوچک دستگاه، سیستم خنک‌کنندگی از اهمیت بالایی برخوردار است. کنترلر اصلی این شارژر با بهره‌گیری از دو فن توربویی که به صورت ترموستاتیکی کنترل می‌شوند، و همچنین سه سنسور دمای داخلی، شرایط دمایی استاندارد را برای عملکرد بهینه دستگاه حفظ میکند.
ویژگی های شارژ RPB-1600
- مناسب برای شارژ انواع باتری های سربی اسیدی ( flooded , GEL and AGM ) و لیتیوم یون ( لیتیوم اهن ، لیتیوم منگنز )
- پشتیبانی به صورت پیش فرض شارژ طبق منحنی سه مرحله و قابلیت برنامه پذیزی
- پشتیبانی از سیگنال I2C، تحت پروتکل PMBus (پروتکل CANBus تحت سفارش)
- ولتاژ ورودی برق یونیورسال (90 الی 264 ولت AC)
- دارای مدار داخلی تصحیح ضریب توان PFC
- خنک سازی توسط فن داخلی کنترل شده با دما
- قابلیت برنامه دهی به ولتاژ و جریان
- داری سوییچ FET داخلی جهت ویژگی OR-ING
- اشتراک گزاری حریان تا سقف توان 48000 وات (2+1) : 24 ولت 148 آمپر
- حفاظت‌ها: افت ولتاژ باتری / عدم اتصال باتری / اتصال کوتاه / اضافه ولتاژ / دمای بیش‌ازحد
- پوشش محافظ اختیاری (Conformal Coating)
- پنج سال گارانتی و ده سال خدمات پس از فروش
حفاظت‌ها
افت ولتاژ باتری:
اگر ولتاژ باتری پایین‌تر از حد مجاز باشد، شارژر شارژ را متوقف کرده یا هشدار میدهد. در نتیجه باعث جلوگیری از آسیب به باتری‌های لیتیومی یا تخلیه بیش از حد در باتری‌های سربی میشود.
عدم اتصال باتری :
اگر باتری متصل نباشد یا اتصال قطع شود، شارژر به‌صورت خودکار عمل نمی‌کند و از اعمال ولتاژ، بدون وجود هیچ باری، به پایانه‌ها جلوگیری میشود.
اتصال کوتاه :
در صورت اتصال کوتاه در خروجی یا پایانه‌های باتری، دستگاه بلافاصله خروجی را قطع میکند تا از آسیب دیدن شارژر و باتری‌ها جلوگیری شود.
افزایش ولتاژ خروجی:
در صورت افزایش بیش از حد ولتاژ خروجی (مثلاً به دلیل خرابی مدار کنترل)، شارژر خروجی را قطع کرده یا هشدار میدهد.
دمای بیش‌ازحد:
اگر دمای داخلی شارژر بیش از حد مجاز بالا برود، برای جلوگیری از آسیب دیدن قطعات، خروجی محدود یا قطع میشود.
سرج شبکه:
توانایی تحمل سرج شبکه برق شهر تا 300 ولت را به مدت پنج ثانیه دارد تا آسیبی به مدار داخلی آن و همچنین بار متصل به شارژر وارد نشود.
قابلیت ها
کنترل ولتاژ
- با استفاده از پتانسیومتر رو پنل : 11.5 الی 15 ولت DC
- اعمال سیگنال آنالوگ ولتاژی به پین PV روی کانکتور پنل

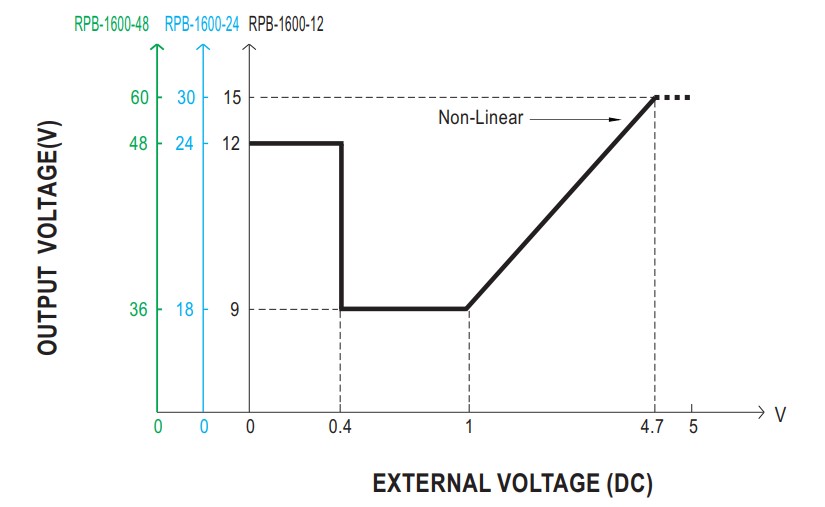

نمودار تنظیم ولتاژ با استفاده اعمال سیگنال به پین در شارژر RPB-1600
کنترل جریان
-
- کنترل جریان بدین منظور است که منبع تغذیه تا حد مجازی امکان جریان دهی به بار را دارد و در صورت تجاوز، وارد مد حفاظت OCP میشود.

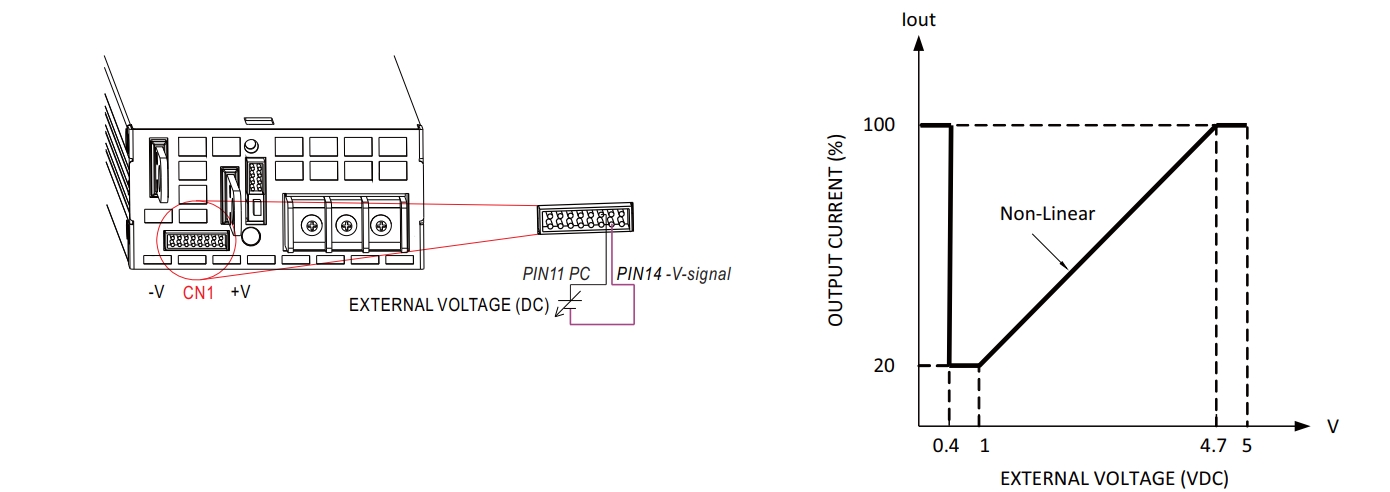

کنترل جریان در شارژر RPB-1600

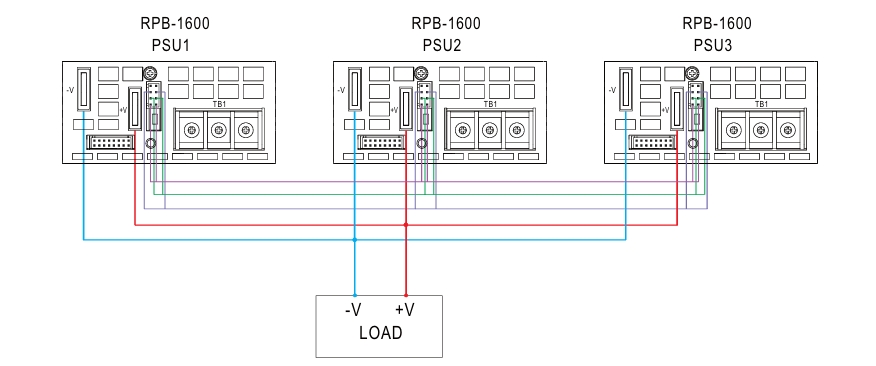

امکان اشتراک گذاری جریان
شارژر RPB-1600 قابلیت موازی سازی و اشتراک گذاری جریان نیز دارد. در نتیجه میتوان سه دستگاه (2+1) از این سری را باهم موازی نمود. در نتیجه تبدیل به یک شارژر 24 ولت 148 آمپر خواهد شد. حتما برای موازی سازی به دفترچه راهنما مراجعه کنید.
دارای FET داخلی برای OR-ing
OR-ing یک روش در طراحی منبع تغذیه است که برای اتصال موازی چند منبع تغذیه یا باتری استفاده میشود.
در گذشته برای پیاده‌سازی OR-ing معمولاً از دیود استفاده می‌شد، اما دیود افت ولتاژ (voltage drop) دارد و راندمان را کاهش میدهد.
در این سیستم‌ها، برای بهبود عملکرد، به جای دیود، از ترانزیستور FET (Field Effect Transistor) استفاده میشود.
- جبران سازی دمایی
پشتیبانی از قابلیت جبران سازی دمایی از ویژگی های دیگر این شارژ می‌باشد. به هنگام شارژ باتری، دمای باتری ممکن است افزایش یابد، اگر این افزایش دما نادید گرفته شود، طول عمر باتری کاهش می‌یابد یا فرآیند شارژ به درستی پیش نخواهد رفت ویا حتی امکان منفجر شدن باتری نیز وجود دارد. با استفاده از یک سنسور دمایی که در محصول قرار داده شده است، آن را به پک باتری متصل میکنیم و از این طریق ویژگی جبران سازی دمایی فعال خواهد شد.
- نظارت کلی و اسان بر روند شارژ
راحتی نظارت بر کنترل شارژ و مانیتورینگ از نشانگر های LED رنگی استفاده شده است. در نتیجه، کاربر به راحتی متوجه خواهد شد باتری آن در حال شارژ است یا اینکه شارژ آن تمام شده است.
- قابلیت کنترل روشن / خاموش
کنترل روشن و خاموش بودن هر دستگاه به صورت جداگانه به صورت ریموت با یک سیگنال امکان پذیر است
- حسگر ولتاژ باتری
اگر فاصله شارژر RPB-1600-24 با مصرف کننده یا بار آن طولانی باشد این دستگاه قابلیت REMOTE SENSE میتواند به راحتی افت ولتاژ را در طول مسیر جبران نماید.
- منبع تغذیه کمکی :
در شارژر RPB-1600-24 ولتاژهای مورد نیاز برای کار مدارها جهت ارتباط با خارج از شارژر نظیر ریموت ها و سیگنال های خروجی طراحی شده. یک 5 ولتی و یک 12 ولتی، البته این دو ولتاژ فقط برای عملکرد فانکشنهای شارژر ایجاد شده و نباید از آنها مصرفی غیر از عملکرد خود دستگاه انجام داد.
- سیگنال‌های هشدار
از دو سیگنال سیگنال دیجیتال ایزوله DC-OK و T-ALARM پشتیبانی میکند. این سیگنال ها از خروجی ایزوله هستند. این سیگنال‌ها در سطح منطقی TTL عمل میکنند و حداکثر جریان ورودی به آن 10 میلی آمپر می‌باشد.
کاربردها
یو پی اس های بزرگ، شارژرهای صنایع دریایی، استیشن های شارژ خودروهای برقی ، ابزارهای تست دقیق، صنایع مخابراتی و فرستنده های رادیویی و تلویزیونی ، ماشین های صنایع لیزری و مصارفی که نیاز به جریان ثابت و دقیق دارند مثل صنایع تصفیه آب و تصفیه پس آب و همچنین سیستم های رداندانسی مصرف کننده عمده شارژر RPB-1600-24 میباشند.
دانلود فایل‌های مربوط به منبع تغذیه RPB-1600-24
| سری RPB-1600-24 | دانلود |
| مشخصات فنی RPB-1600 |  |
| گزارش فنی RPB-1600-24 | |
| دفتنرچه راهنما | |
جدول کامل محصول سری های RPB-1600
| خروجی مطلوب | لینک مشاهده |
| 12 ولت / 100 آمپر | RPB-1600-12 |
| 24 ولت / 55 آمپر | RPB-1600-24 |
| 48 ولت / 27.5 آمپر | RPB-1600-48 |
