مشخصات ورودی : 36 ~ 72 VDC

مشخصات خروجی : 12 ولت 2.1 آمپر (قابل تنظیم : 11 الی 16 ولت DC)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ

دارای فیلتر EMI داخلی : ریپل نویز کم

ایزولاسیون : 1.5 کیلو ولت

دو سال گارانتی و ده سال خدمات پس از فروش از مین ول ایران

توضیحات

کانورتر SD-25C-12 یک مبدل DC به DC کف خواب مین ول است که در سمت ورودی با ولتاژ 36 الی 72 ولت تغذیه شده و در سمت خروجی ولتاژ 12 ولت و جریان 2.1 آمپر با قابلیت ایزولاسیون 1.5 کیلو ولتی ورودی و خروجی نسبت به هم را تحول بار میدهد. همچنین قادر هستید در سمت خروجی ولتاژ را بین 11 الی 16 ولت تنظیم کنید.

از تمامی حفاظت‌های ضروری برخوردار است و در صورت هرگونه بروز مشکل، از قبیل اتصال کوتاه، افزایش ولتاژ خروجی، اضافه بار از خود حفاظت میکند و درنتیجه سبب افزایش طول عمر آن و امنیت بیشتر بار خروجی خواهد شد.

از فرکانس ثابت سوئیچینگ بهره برده شده تا طراحان، مهندسی دقیق تری انجام دهند و هارمونیک های کنترل شده بهتری داشته باشند. ابعاد محصول بسیار فشرده می‌باشد و قابلیت نهفته سازی در انواع زیرسیستم ها را دارد.

از طراحی این محصول بیش از یک دهه میگذرد اما همچنان به عنوان انتخاب اول صنعتگران در حوزه کانورتر DC به DC می‌باشد. کیفیت محصول نسبت به قیمت عرضه شده بسیار اقتصادی و قابل تضمین شده می‌باشد.

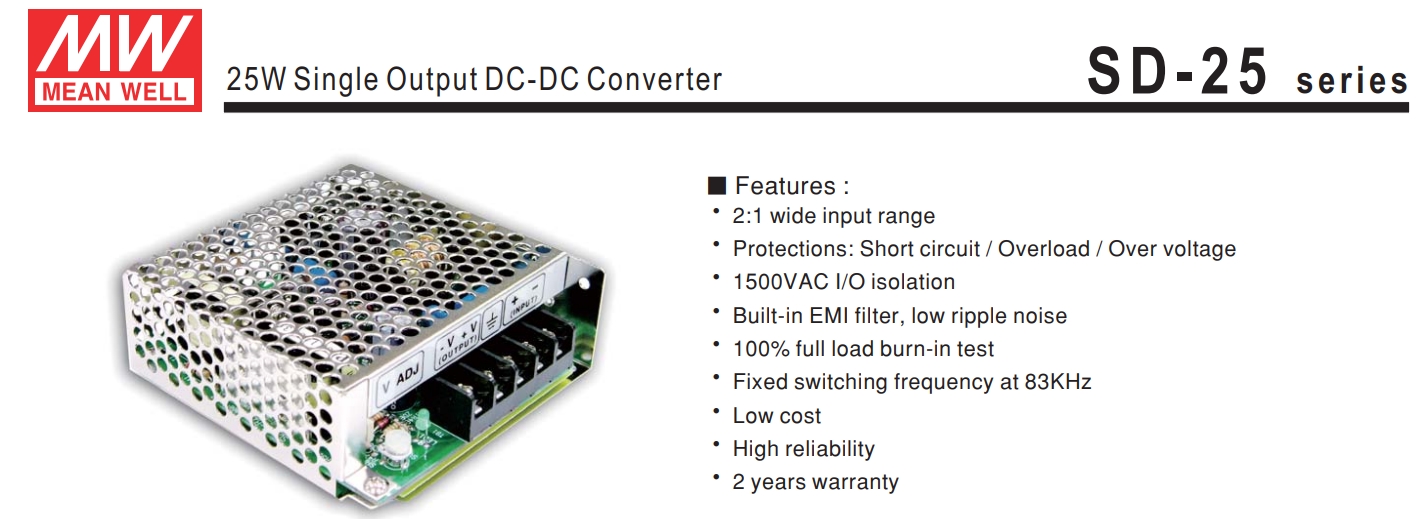

ویژگی های کانورتر SD-25C-12 :

  • محدوده رنج ورودی منبع تغذیه 2:1 .
  • حافظت در برابر اتصال کوتاه ، اضافه ولتاژ و دمای بالای .
  • ایزولاسیون مداری مابین ورودی / خروجی ، مقاوم در برابر ولتاژ VAC 1500 .
  • دارای فیلتر EMI ، ریپل و نویز کم .
  • قابل اطمینان در حداکثر توان نامی 25 وات .
  • فرکانس سوئیچینگ ثابت 83 کیلو هرتز .
  • بازدهی 72 درصدی و قابلیت اطمینان بالا .
  • سیستم خنک کنندگی با همرفت آزاد هوا .

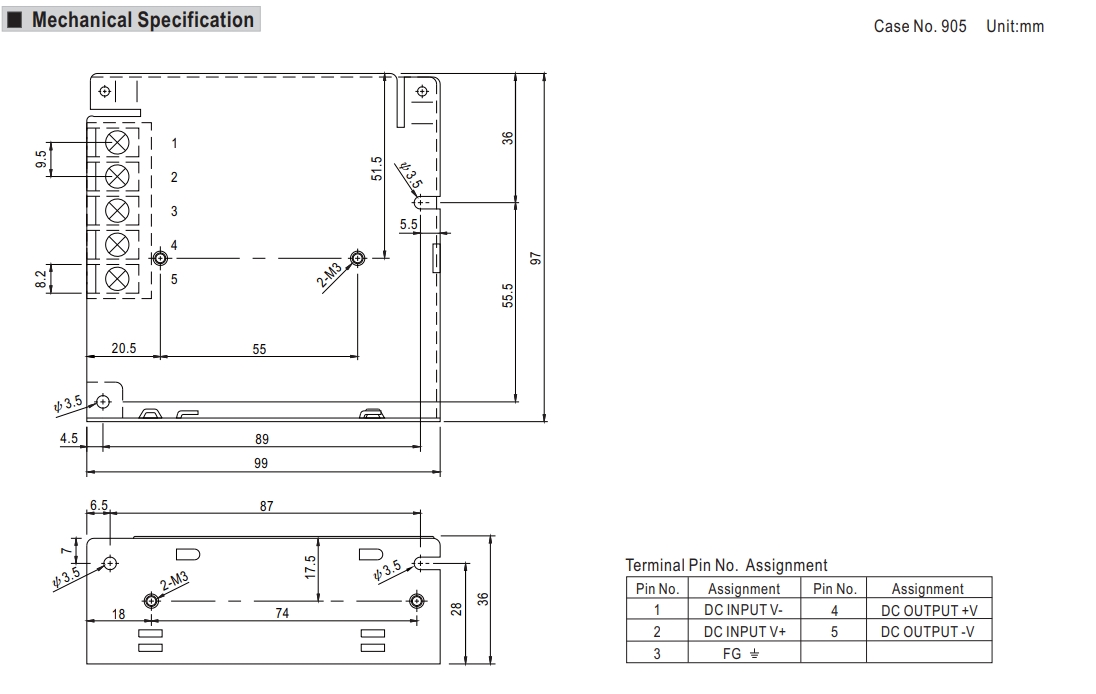

  • ابعاد مبدل 36 * 97 * 99 میلی متر ( L * W * H ) .

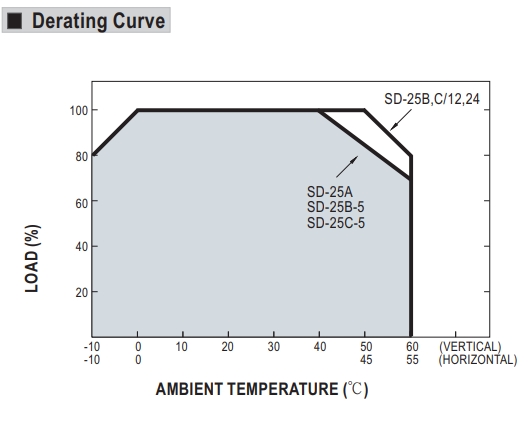

  • دمای کاری از منفی 10 الی مثبت 60 درجه سانتیگراد .
  • دو سال ضمانت و 5 سال خدمات پس از فروش مین ول ( MEAN WELL ( MW در سرتاسر ایران.

ویژگی های حفاظتی

  • اضافه بار :
    • وارد مد حفاظت هیکاپ (سکسه) میشود؛ بعد از رفع خطا، بازیابی خودکار میشود.
  • افزایش ولتاژ : اگر در سمت خروجی، ولتاژ بیشتری نسبت به آنچه در برگه مشخصات فنی ذکر شده به دستگاه اعمال شود
    • وارد مد حفاظت هیکاپ (سکسه) میشود؛ بعد از رفع خطا، بازیابی خودکار میشود.
  • اتصال کوتاه :
    • وارد مد حفاظت هیکاپ (سکسه) میشود؛ بعد از رفع خطا، بازیابی خودکار میشود.

فایل های دانلودی

سری SD-25C-12 دانلود
مشخصات فنی PDF
گزارش کیفی PDF
دفترچه راهنما PDF



سری SD-25 ، از مبدل های مین ول ( DC / DC Converter ) براساس ورودی به مدل های SD-25A ، SD-25B ، SD-25C تقسیم بندی می شود و هر کدام مدل ها دارای ولتاژ خروجی 5 ، 12 و 24 ولت می باشند  و به این ترتیب آداپتور های DC به DC مین ول MW این سری عبارتند از :

مدل ولتاژ ورودی خروجی مطلوب لینک مشاهده
A 9.2 الی 18 ولت DC 5 ولت / 5 آمپر SD-25A-5
12 ولت / 2.1 آمپر SD-25A-12
24 ولت / 1.1 آمپر SD-25A-24
B 19 الی 36 ولت DC 5 ولت / 5 آمپر SD-25B-5
12 ولت / 2.1 آمپر SD-25B-12
24 ولت / 1.1 آمپر SD-25B-24
C 36 الی 72 ولت DC 5 ولت / 5 آمپر SD-25C-5
12 ولت / 2.1 آمپر SD-25C-12
24 ولت / 1.1 آمپر SD-25C-24

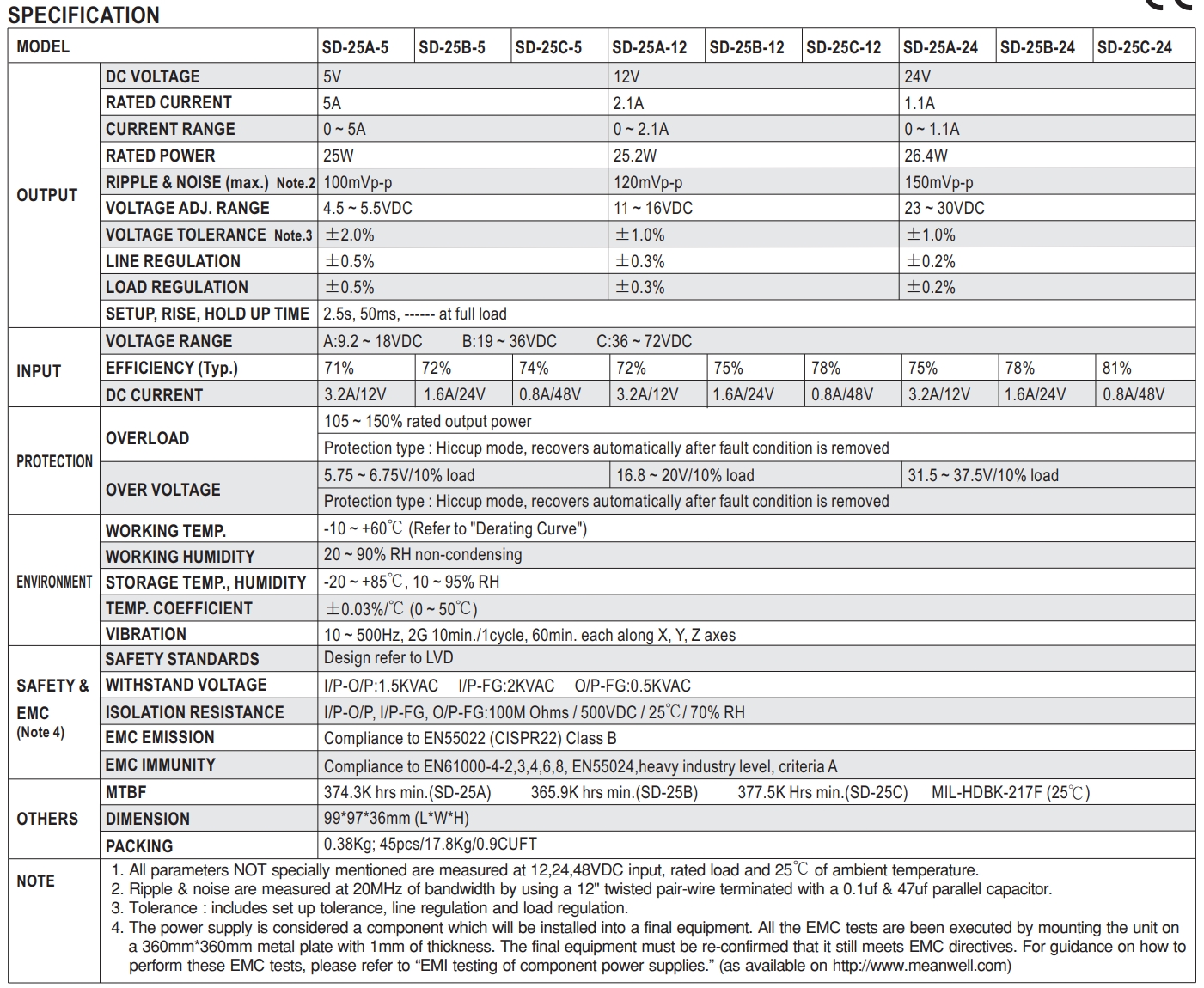

توضیحات تکمیلی

dc-voltage

rated-current

current-range

rated-power

ripple-noise

voltage-adj-range

voltage-tolerance

line-regulation

load-regulation

set-up-rise-time

hold-up-time

input-voltage-range

efficiency

dc-current

overload

over-voltage

working-temp

working-humidity

storage-temp-humidity

temp-coefficient

vibration

safety-standards

with-stand-voltage

isolation-resistance

emc-emission

emc-immunity

mtbf

dimension

packing
