توضیحات

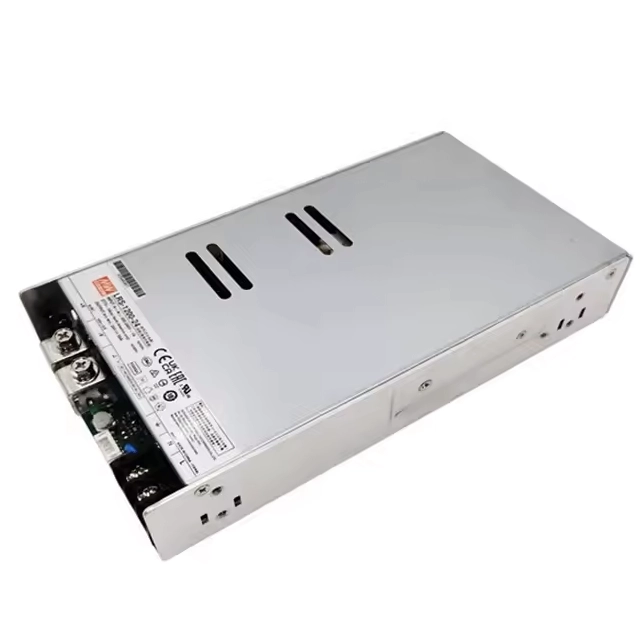

محصول LRS-1200-36 از کمپانی مینول MEAN WELL یک منبع تغذیه سوئیچینگ صنعتی تکخروجی با ولتاژ نامی 36 ولت DC و جریان 33.3 آمپر (توان نامی 1200 وات) است که در خانواده پاورهای Low Profile اقتصادی مینول قرار میگیرد. این پاور با طراحی باریک 41 میلیمتری و ساختار Enclosed، برای کاربردهای توانبالا در ماشینآلات صنعتی، سیستمهای کنترل، تجهیزات الکترونیکی و تابلوهای برق فشرده طراحی شده است. ورودی AC گسترده 180 تا 305 ولت AC به همراه مدار Active PFC با ضریب توان ≥0.95 در 230Vac، عملکردی پایدار و سازگار با شبکههای صنعتی ارائه میدهد.
ولتاژ خروجی امکان تنظیم در بازه 34 تا 40 ولت را میدهد تا با نیازهای خاص بار( افت ولتاژ بخاطر طول مسیر یا ولتاژ خاص برای محصول) برآورده بکند. راندمان حداکثری 93٪ سبب کاهش تلفات انرژی و گرمایش داخلی میشود و فن هوشمند با کنترل دمای داخلی، خنکسازی مؤثر و عمر طولانی دستگاه را تضمین میکند. این منبع تغذیه قابلیت ارائه توان پیک 150٪ (تا 1800 وات) بهمدت 5 ثانیه را دارد که برای بارهای لحظهای و راهاندازی اولیه تجهیزات بسیار کاربردی است.
LRS-1200-36 به مجموعه کامل حفاظتهای صنعتی شامل اضافهبار، اضافهولتاژ، افزایش دما و اتصال کوتاه مجهز است که همگی با مکانیزم قطع خروجی و بازیابی پس از ریپاور عمل میکنند. وجود سیگنال DC OK جهت مانیتورینگ وضعیت خروجی، قابلیت Remote ON/OFF و Remote Sense برای جبران افت ولتاژ کابل (تا 0.3 ولت)، کنترلپذیری این پاور را در سیستمهای حرفهای افزایش میدهد. با تاییدیههای ایمنی بینالمللی IEC/EN/UL 62368-1 و IEC/EN 61558-1/-2-16، بازه دمای کاری 30- تا 70+ درجه سانتیگراد و ابعاد 225×124×41 میلیمتر، این مدل یک انتخاب اقتصادی، قدرتمند و قابلاعتماد برای کاربردهای صنعتی توانبالا محسوب میشود.

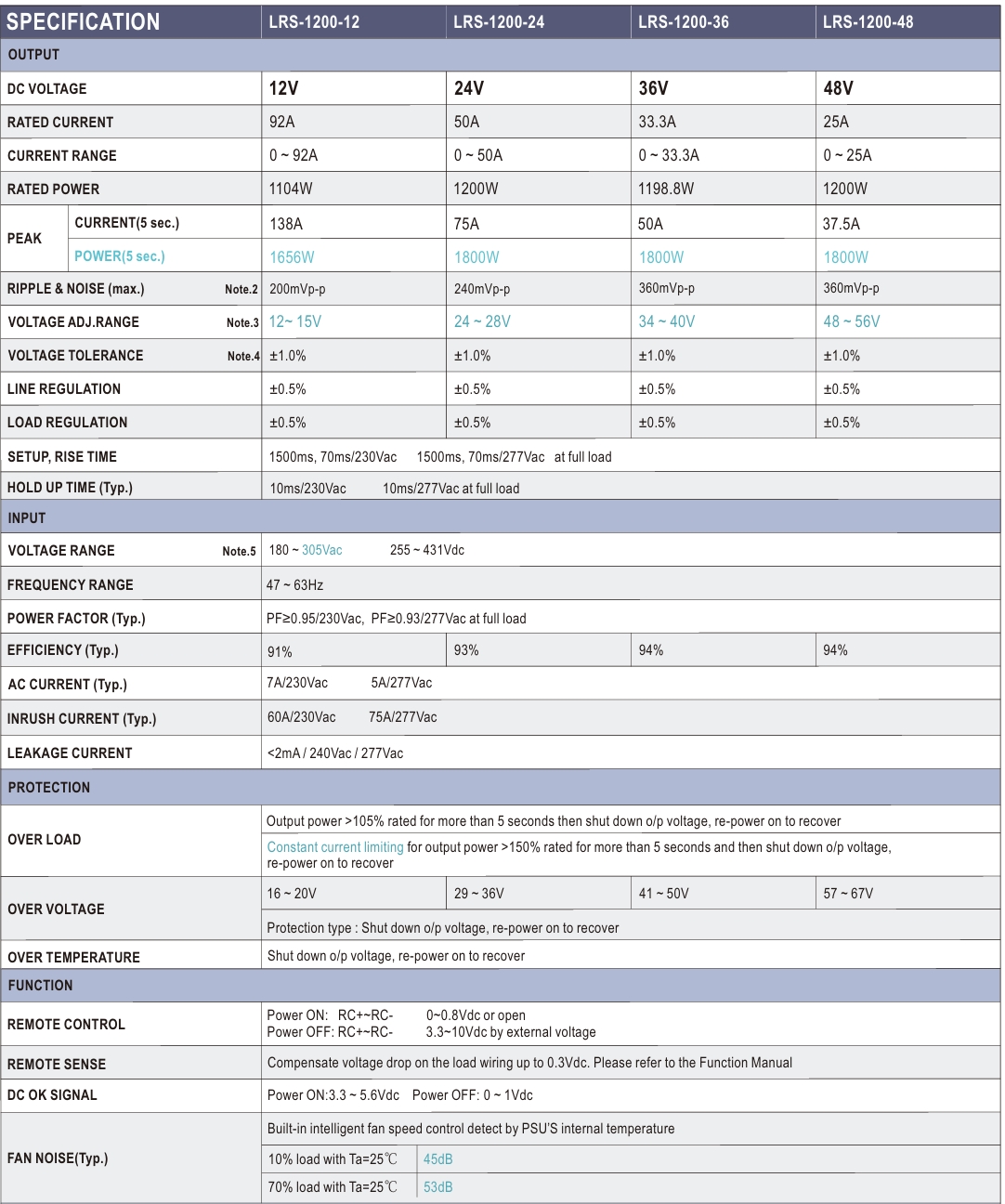

ویژگیهای منبع تغذیه LRS-1200-36
دامنه برق ورودی صنعتی: 180 تا 305 ولت AC (47~63Hz)
تصحیح ضریب توان (Active PFC): ضریب توان ≥0.95 در 230Vac و ≥0.93 در 277Vac در بار کامل
راندمان بالا: حداکثر بازدهی تا 94٪
سیستم خنکسازی هوشمند: فن داخلی با کنترل سرعت هوشمند بر اساس دمای منبع تغذیه
توان خروجی بالا: 24 ولت DC با جریان 50 آمپر و توان نامی 1200 وات
توان پیک: قابلیت ارائه 150٪ توان نامی (تا 1800 وات) به مدت 5 ثانیه
قابلیت تنظیم ولتاژ خروجی: بازه 34 تا 40 ولت DC از طریق پتانسیومتر داخلی (در ورودی 220~277Vac)
کنترل روشن/خاموش از راه دور (Remote ON-OFF): امکان کنترل وضعیت پاور از طریق ورودی RC
قابلیت Remote Sense: جبران افت ولتاژ مسیر انتقال تا 0.3 ولت DC
سیگنال DC OK: خروجی سیگنال TTL (3.3 تا 5.6 ولت) برای اعلام سلامت ولتاژ خروجی
حفاظتهای کامل: حفاظت در برابر اتصال کوتاه، اضافهبار، اضافهولتاژ و افزایش دما با بازیابی پس از ریپاور
طراحی کمارتفاع (Low Profile): ارتفاع 41 میلیمتر مناسب تابلوهای برق فشرده

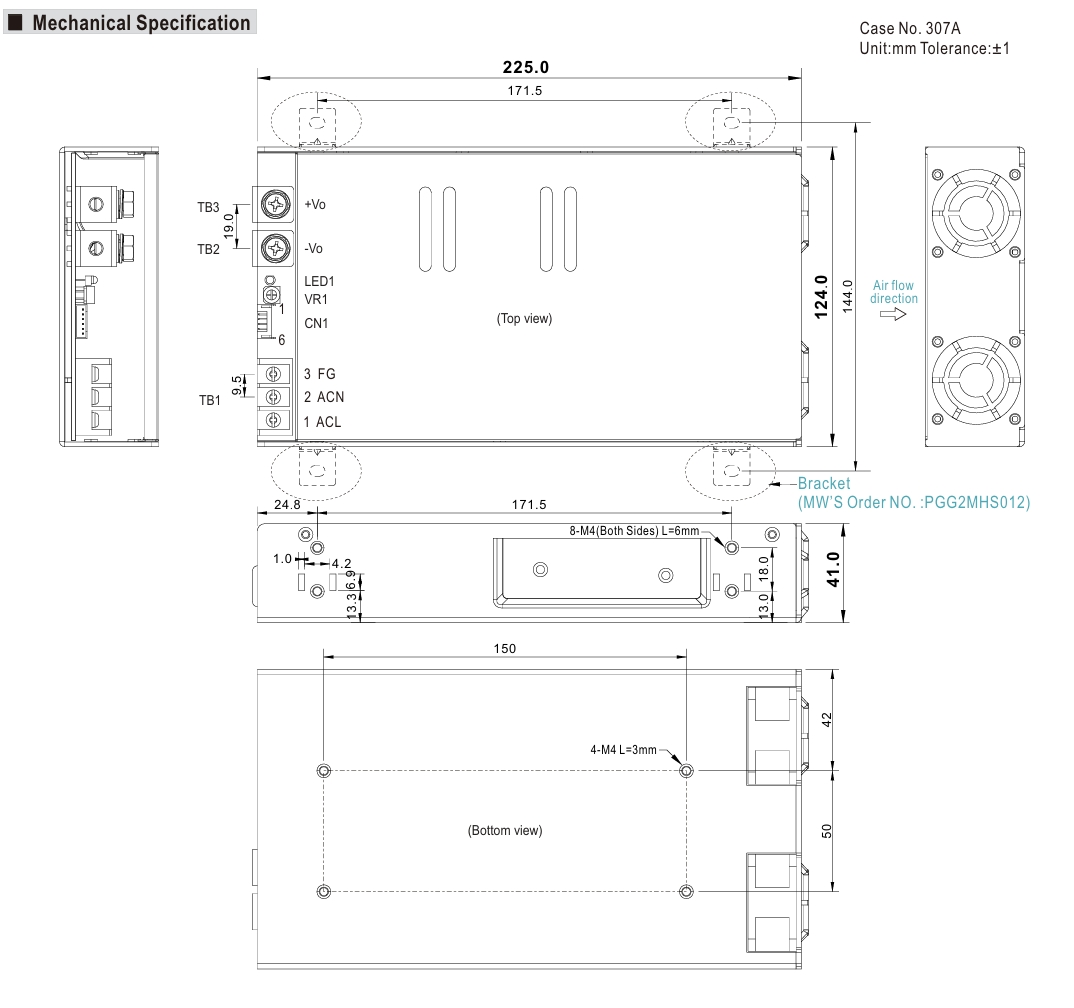

ابعاد فیزیکی: 225 × 124 × 41 میلیمتر
دامنه دمای کاری گسترده: از 30- تا 70+ درجه سانتیگراد (با رعایت منحنی کاهش توان)
حفاظتها
اضافهبار (Over Load):
در صورتی که توان خروجی از مقدار نامی عبور کند، منبع تغذیه ابتدا وارد حالت محدودسازی جریان میشود و اگر اضافهبار بیش از حدود 105٪ توان نامی و بهمدت بیش از 5 ثانیه ادامه داشته باشد، ولتاژ خروجی را بهطور کامل قطع میکند. با قطع و وصل مجدد برق ورودی، دستگاه بهصورت خودکار بازیابی میشود و از آسیب دیدن قطعات داخلی جلوگیری میگردد.
اتصال کوتاه (Short Circuit):
در صورت بروز اتصال کوتاه در خروجی، منبع تغذیه بلافاصله ولتاژ خروجی را قطع میکند تا از صدمه دیدن مدار قدرت و بار متصل جلوگیری شود. پس از رفع خطا و ریپاور شدن دستگاه، عملکرد عادی از سر گرفته میشود.
افزایش ولتاژ خروجی (Over Voltage):
چنانچه ولتاژ خروجی از محدوده ایمن تعیینشده برای 36 ولت DC فراتر رود، مدار حفاظتی فعال شده و خروجی قطع میشود. این مکانیزم از آسیب رسیدن به تجهیزات حساس و مصرفکنندههای متصل جلوگیری میکند.
افزایش دما (Over Temperature):
در صورت بالا رفتن دمای داخلی منبع تغذیه بیش از حد مجاز (به دلیل بار سنگین، تهویه نامناسب یا دمای محیط بالا)، سیستم حفاظتی حرارتی فعال شده و خروجی را قطع میکند. پس از کاهش دما و ریپاور، دستگاه به حالت عادی بازمیگردد.
قابلیتها پاورسوئیچنیگ LRS-1200-36 مینول
در این بخش به توضیحات مختصر ویژگیهای منبع تغذیه LRS-1200-36 از برند MEAN WELL میپردازیم.
تصحیح ولتاژ (Voltage Adjustment)
این مدل امکان تنظیم ولتاژ خروجی 36 ولت DC را در بازه 34 تا 40 ولت DC از طریق پتانسیومتر داخلی فراهم میکند.
تنظیم ولتاژ فقط در محدوده ورودی 220 تا 277 ولت AC مجاز است و خارج از این بازه توصیه نمیشود.
این قابلیت به کاربر اجازه میدهد افت ولتاژ ناشی از کابلهای طولانی یا باسبار را جبران کرده و ولتاژ دقیق موردنیاز بار را تأمین کند.
سیگنال اعلام وضعیت خروجی (DC OK Signal)
• منبع تغذیه LRS-1200-36 مجهز به سیگنال DC OK از نوع TTL است.
• در شرایط عملکرد عادی و پایداری ولتاژ خروجی، سیگنال در وضعیت High (3.3 تا 5.6 ولت DC) قرار دارد.
• در صورت افت یا قطع ولتاژ خروجی، سیگنال به وضعیت Low (0 تا 1 ولت DC) تغییر میکند.
• این سیگنال برای مانیتورینگ سلامت منبع تغذیه در سیستمهای کنترلی، تابلو برق و PLC مورد استفاده قرار میگیرد.
سیگنال DC-OK منبع تغذیه LRS-1200
قابلیت Remote ON/OFF (کنترل روشن/خاموش از راه دور)
این منبع تغذیه از ورودی Remote Control (RC) برای روشن و خاموش کردن دستگاه از راه دور پشتیبانی میکند.
با اعمال ولتاژ کنترلی یا استفاده از کلید خارجی، میتوان منبع تغذیه را بدون قطع برق ورودی، کنترل کرد.
این قابلیت برای سیستمهای اتوماسیون، مدیریت انرژی و کنترل مرکزی تابلوهای صنعتی بسیار کاربردی است.
قابلیت ریموت کنترل منبع تغذیه LRS-1200
قابلیت Remote Sense
LRS-1200-36 از قابلیت Remote Sense برای جبران افت ولتاژ مسیر خروجی پشتیبانی میکند.
این قابلیت امکان جبران افت ولتاژ کابل را تا 0.3 ولت DC فراهم میسازد.
با استفاده از سیمکشی صحیح Sense، ولتاژ دقیق مستقیماً در ترمینال بار تنظیم میشود.
قابلیت ریموت سنس منبع تغذیه LRS-1200
توان خروجی بالا با قابلیت Peak Power
این مدل دارای توان نامی 1200 وات (36V / 33.3A) است.
قابلیت ارائه توان پیک تا 150٪ (1800 وات) به مدت حداکثر 5 ثانیه را دارد.
این ویژگی برای بارهای دارای جریان هجومی بالا مانند موتورهای DC، درایورها و تجهیزات صنعتی بسیار مؤثر است.
عملکرد پایدار در بارهای لحظهای و راهاندازیهای سنگین
محاسبات دوره پیک توان لحظه ای منبع تغذیه LRS-1200
راندمان بالا و خنکسازی فعال
راندمان منبع تغذیه تا 94٪ میرسد که موجب کاهش تلفات انرژی و گرمای تولیدی میشود.
سیستم خنکسازی بهصورت فن داخلی با کنترل هوشمند سرعت بر اساس دمای داخلی طراحی شده است.
این طراحی باعث افزایش طول عمر قطعات و حفظ عملکرد پایدار در بارهای سنگین میشود.
ترکیب راندمان بالا و خنکسازی هوشمند برای کارکرد مداوم صنعتی
دامنه کاری گسترده و طراحی صنعتی
محدوده دمای کاری: 30- تا 70+ درجه سانتیگراد (با رعایت منحنی کاهش توان)
طراحی Low Profile با ارتفاع 41 میلیمتر مناسب تابلوهای فشرده
عملکرد پایدار در ارتفاع تا 5000 متر از سطح دریا
استانداردها و کیفیت ساخت
دارای تاییدیههای بینالمللی ایمنی و EMC:
- IEC/EN/UL 62368-1
IEC/EN 61558-1 / 61558-2-16
CE / CB / UKCA / EAC / RCM / BIS / BSMI
رده اضافهولتاژ OVC III برای کاربردهای صنعتی
انطباق کامل با استانداردهای جهانی ایمنی و اطمینان عملکرد
گارانتی و خدمات
منبع تغذیه LRS-1200-36 با 3 سال گارانتی رسمی و پشتیبانی فنی عرضه میشود و گزینهای اقتصادی، قدرتمند و قابلاعتماد برای پروژههای صنعتی توانبالا محسوب میشود.
فایل های قابل دانلود سری LRS-1200-36
| سری LRS-1200-36 | دانلود |
| مشخصات فنی LRS-1200 |  |
| گزارش فنی LRS-1200-36 | |
| دفترچه راهنما | |
جدول کامل مدلهای سری LRS-1200
| خروجی مطلوب | لینک مشاهده |
|---|---|
| 12 ولت / 92 آمپر | LRS-1200-12 |
| 24 ولت / 50 آمپر | LRS-1200-24 |
| 36 ولت / 33.3 آمپر | LRS-1200-36 |
| 48 ولت / 25 آمپر | LRS-1200-48 |
