منبع تغذیه توان بالا سه فاز سه سیمه

مین ول رنج وسیعی از محصولات را با توجه به کاربری و درخواست مشتریان تولید کرده است. این رنج شامل محصولات تکفاز و سه فاز هم میشود. با توجه به برق ورودی اصلی AC و کاربری که از دستگاه میخواهد، میتواند از منبع تغذیه سه فاز یا تک فاز استفاده کند.

روش نصب

منبع تغذیه های سه فاز به دو دسته “سه فاز سه سیمه” و “سه فاز چهار سیمه” دسته بندی میشوند. در تصویر زیر، شماتیک نصب “منبع تغذیه سه فاز سه سیمه” را نشان داده است.

دیاگرام اتصال منبع تغذیه سه فاز مثلث سه سیمه به شبکه برق ورودی Ac

شکل 1 : شماتیک نصب منبع تغذیه سه فاز سه سیمه/∆340VAC~530VAC



شماتیک اتصال منبع تغذیه سه فاز سه سیمه ستاره بدون سیم زمین

شکل 2 : شماتیک نصب منبع تغذیه سه فاز سه سیمه  /Y340VAC~530VAC



معرفی خانواده SHP-10K : منبع تغذیه سه فاز سه سیمه توان بالا

با در نظر گرفتن درخواست مشتریان برای منبع تغذیه صنعتی توان بالا و رشد سریع تکنولوژی، مین ول MEAN WELL  خانواده جدید منبع تغذیه سه فاز سه سیمه یعنی خانواده SHP-10K را روانه بازار کرد.

خانواده SHP-10K شامل سری‌های منبع تغذیه سه‌فاز سه سیمه توان بالاست. برق ورودی تمامی این سری‌ها از یک رنج وسیع 340 ولت الی 530 ولت AC پشتیبانی میکند. به سیم زمین یا همان EARTH نیازی ندارد.

همچنین برای انعطاف پذیری بیشتر به هنگام کاربرد به دست مشتریان از 4 سطح ولتاژ در 4 مدل مختلف برای شما عزیزان فراهم شده است : 55v/115/230v/380v

نکته جالب تر اینجاست که این منبع تغذیه قابلیت کنترل و مانیتورینگ با استفاده از پروتکل‌های ارتباطی صنعتی PMBus, CANBus, MODBus را دارد.

برای خنک سازی آن دو روش پیشنهاد شده است؛ یکی با استفاده از آب و دیگری فن. اگر روش خنک سازی با آب را انتخاب کردید، هم میتوانید از صفحات ساخته‌شده و آماده مین ول استفاده کنید و هم قادر هستید با توجه به راهنمای ارائه شده برای شما، صفحه خنک کننده‌ی خودتان را طراحی کنید.

علاوه بر تمامی این‌ها، سری‌های SHP-10K از چندین برنامه داخلی نظیر خروجی برنامه پذیر، قابلیت موازی سازی، ریموت کنترل خاموش-روشن، منبع تغذیه کمکی و پروتکل‌های ارتباطی پشتیبانی میکند. بنابراین این منبع تغذیه علاوه بر اینکه خواسته تمامی مشتریان بازار را برآوده کرده به سطح بالاتری رفته است، توانسته در کاربری های اتوماسیون صنعتی جا باز کند.

کاربرد در اسیلاتور ماکرویو حالت جامد

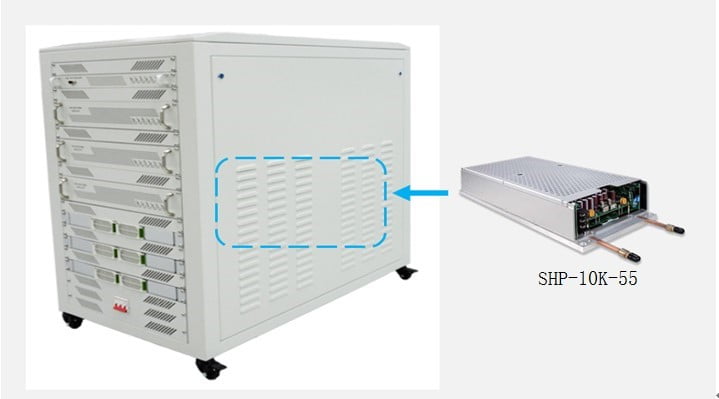

در شکل زیر یک اسیلاتور ماکرویو حالت جامد(Solid-state microwave osillator) را مشاده میکند که برای بخش تغذیه آن از منبع تغذیه سری SHP-10K-55 استفاده شده است تا خروجی DC پایدار برای مدارهای توان ماکرویو ارائه کند. بنابراین دستگاه اسیلاتور ماکرویو حالت جامد(Solid-state microwave osillator) کنترل پذیری بهتری داشته و انرژی ماکرویو دقیقی متناسب با دستگاه (مثل هیترهای ماکرویوی صنعتی، خشک کننده‌های ماکرویوی صنعتی، تجهیزات پلاسمای ماکرویوی ) دارد.

کاربرد منبع تغذیه در اسیلاتور ماکرویو حالت جامد منبع تغذیه سه فاز shp-10k

کاربرد منبع تغذیه در اسیلاتور ماکرویو حالت جامد منبع تغذیه سه فاز SHP-10K



سایر کاربردها

منبع تغذیه SHP-10K  از آنجایی که توان بالا و از بازده مناسبی برخودار است، به عنوان یک منبع تغذیه مطمئن و پایدار شناخته میشود و برای کاربردهایی با اهداف بلند مدت مثل ارتباطات، تجهیزات صنعتی، لامپ‌های رشد گیاه مناسب اند.

با توجه به اینکه ولتاژ خروجی DC این خانواده در رنج بالایی قرار دارد برای بسیاری از کاربردهایی مانند ماژول‌های درایور LED دستگاه پخت UV و تجهیزات تست پنل خورشیدی مناسب است. همچنین این محصول یک مبدل ایده‌آل AC به DC یا سیستم تغذیه ولتاژ بالا شارژها می‌باشد.

در صورتی که هرگونه سوال یا نظری راجع به این محصول و حوزه کاری آن دارید میتوانید از طریق بخش نظرات ویا بخش تماس با ما سایت مین ول ایران با ما در میان بگذارید.

کاربرد منبع تغذیه سه فاز سه سیمه shp-10k در شبکه 5g

شکل 4 : کاربرد مخابراتی شبکه 5G

کاربرد منبع تغذیه سه فاز سه سیمه shp-10k

شکل 5 : کاربری گلخانه‌های صنعتی
