منبع تغذیه ریلی خانواده XDR-E مینول | XDR-E MEAN WELL

سری SDR/NDR/EDR از برند مین ول MEAN WELL (با توان 75 وات تا 960 وات) بیش از یک دهه است که در بازار حضور دارد و تا به الان با فروش نزدیک به 100 میلیون دستگاه، در بین مصرف کنندگان شهرت و محبوبیت زیادی به دست آورده است. این منابع تغذیه به‌طور گسترده در اتوماسیون صنعتی، تأسیسات برق، تجهیزات انرژی تجدیدپذیر، سوئیچ‌های شبکه و تجهیزات پردازش نیمه‌رسانا و سایر موارد دیگر استفاده می‌شوند.

در حال حاضر، با افتخار سری جدید XDR-E را معرفی میکنیم. این خانواده جدید در 6 دسته توان مختلف یعنی : 75 وات / 120 وات / 150 وات / 240 وات / 480 وات / 960 وات عرضه شده است.

قیمت سری XDR-E  با در نظر گرفتن ویژگی و عملکرد آن کاملا به صرفه و اقتصادی است. پس میتوان نتیجه گرفت به زودی با سرعت بیشتر نسبت به خانواده های قبلی در بازار شناخته شوند و بکار گرفته شوند.

در مقایسه با سری‌های قبلی SDR، NDR و EDR، این سری از نظر ابعاد بین ۲۳٪ تا ۴۵٪ فشرده تر شده است (بسته به مدل)، و درعین‌حال تنوع محصولات آن نیز افزایش یافته است. با اضافه شدن مدل‌های ۱۲ ولت با توان ۲۴۰ و ۴۸۰ وات و همچنین سطح ولتاژی ۳۶ ولت، سری XDR-E  میتواند تمامی نیازهای بازار را به خوبی پوشش دهد. بازدهی این محصولات حداکثر ۹۶٪ و محدوده دمای کاری آن‌ها از ۴۰- تا ۷۰+ درجه سانتی‌گراد می‌باشد.

همچنین، تطابق با استانداردهای بین‌المللی در صنایع مختلف، این سری را به انتخابی ایده‌آل برای کاربردهای متنوع تبدیل کرده است. سری XDR-E با عملکردی قدرتمند و قیمتی رقابتی، راهکاری مؤثر برای کاهش هزینه‌های کلی سیستم به شمار می‌رود.

لطفاً برای مشاهده مشخصات دقیق بین نسل جدید و قدیم، به جدول زیر مراجعه فرمایید:

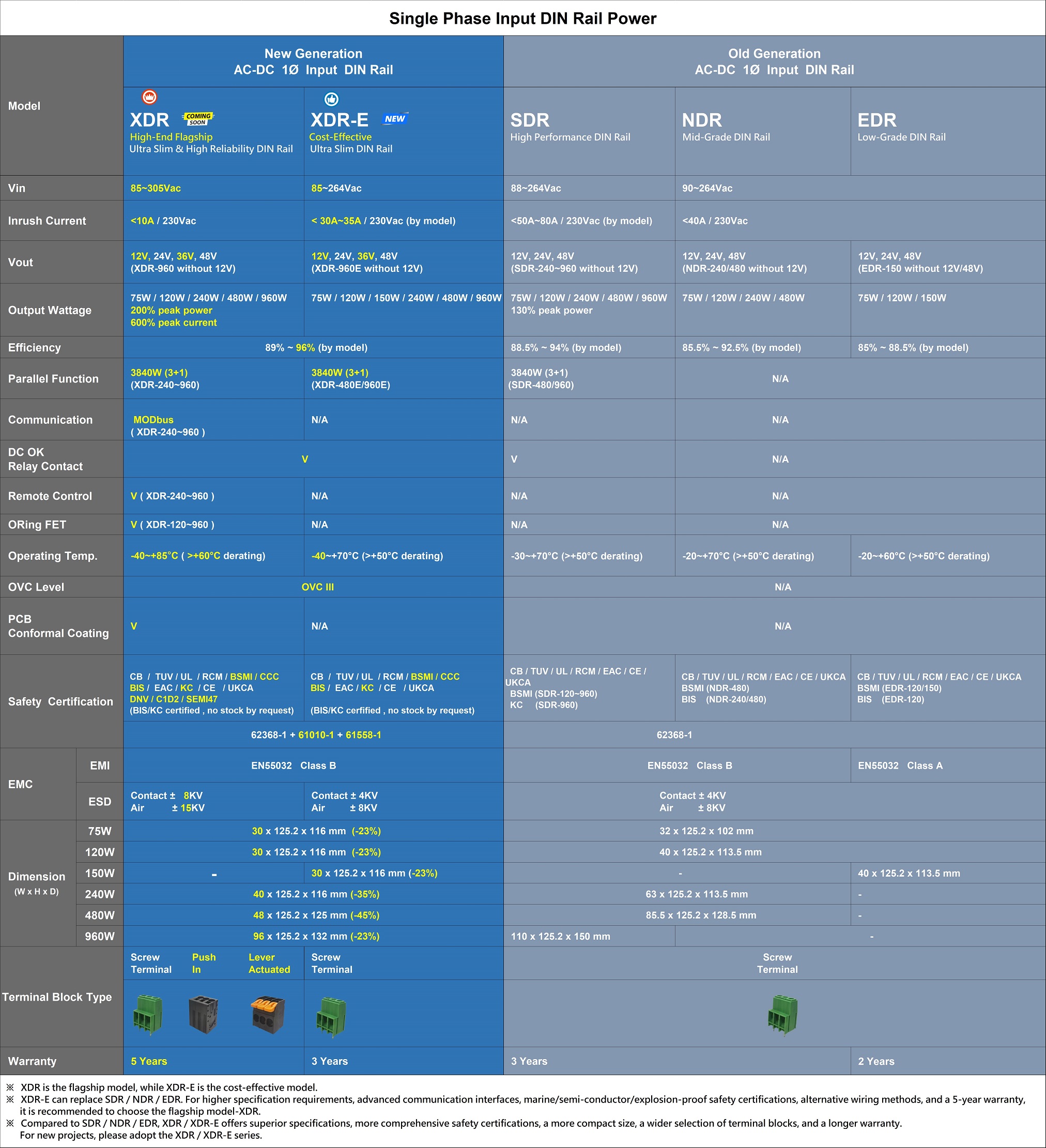

جدول مقایسه محصولات خانواده XDR – XDR-E – NDR- EDR –

ویژگی ها:

• ورودی یونیورسال : 85 الی 264 ولت AC
• طراحی فوق فشرده : رنج عرض از 30 الی 96 میلی‌متر(وابسته به مدل)
• بازدهی بالا : 89 الی 96 درصد
• مصرف پایین در حالت اماده به کار : کمتر از 1 الی 3.6 وات (وابسته به مدل)
• بی نیاز از فن ، خنک سازی با جریان همرفتی
  • کاهش آلودگی جمع شده در داخل دستگاه
  • کاهش خرابی
  • بدون سر و صدا
  • ضریب اطمینال بالاتر
  • افزایش بازدهی و راندمان بالاتر
• رنج دمای کاری گسترده : ℃40- الی ℃70+
• حفاظت های جامع : اتصال کوتاه / اضافه بار / افزایش ولتاژ / افزایش دما
• تطابق با استاندارد : OVC III
  • استاندارد OVC III مخفف Overvoltage Category III است و یکی از طبقه‌بندی‌های ایمنی در استانداردهای بین‌المللی (مانند IEC 60664) برای مقاومت تجهیزات در برابر نوسانات ولتاژ (overvoltage) در محیط‌های مختلف الکتریکی به شمار می‌رود. این منبع تغذیه برای استفاده در محیط‌هایی با نوسانات ولتاژ زیادی دارند، طراحی شده است، مثل:
  • تابلوهای برق اصلی ،  توزیع‌کننده‌های صنعتی  ،  تأسیسات دائمی برق در ساختمان‌ها و کارخانه‌ها
• قابل استفاده تا ارتفاع حداکثر 5000 متر بالاتر از سطح دریا
• تنوع کامل ولتاژ های خروجی : 12 ولت (بجز در مدل 960 وات) 24 ولت / 36 ولت / 48 ولت
• قابلیت تنظیم ولتاژ :

• تطابق با بسیاری از استاندارهای جهانی:

• • CB / TUV / UL / RCM / BSMI / CCC / BIS / EAC / CE / UKCA (62368-1 + 61010-1 + 61558-1)

• قابلیت موازی سازی جهت انعطاف در توسعه
  • این قابلیت فقط در مدل های XDR-480E و XDR-960E فعال ست.
  • حداکثر تا چهار دستگاه (3+1) را میتوان باهم موازی نمود
  • حتما قبل از استفاده از این عملکرد به دفترچه راهنما رجوع فرمایید.
• سه سال گارانتی و 10 سال خدمات پس از فروش از مین ول ایران

حفاظت ها :

• اضافه بار :
  • در بازه 105 الی 130 درصد حداکثر توان دستگاه تا زمانی که ولتاژ منبع تغذیه بیشتر از 30% باشد وارد مد حفاظتی جریان ثابت (Constant Current) میشود. با ادامه بار کشی و کاهش ولتاژ به زیر 30 درصد، وارد مد هیکاپ میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.
• افزایش ولتاژ خروجی :
  • در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. برای بازیابی مجدد دستگاه یک بار آن را از برق بکشید و دوباره متصل نمایید.
• افزایش دما:
  • در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. بعد از کاهش دما، به صورت خودکار به شرایط عادی بازمیگردد.

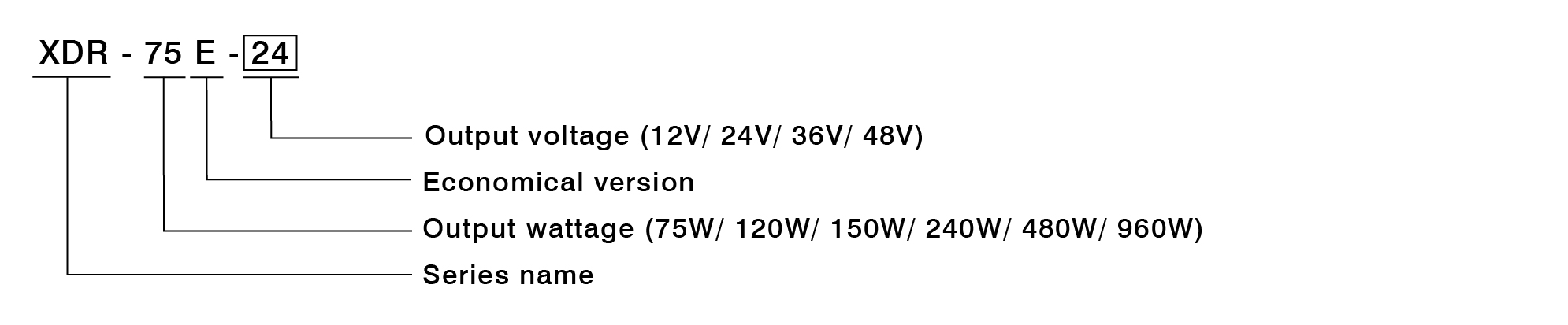

مفهوم شماره سریال خانواده XDR-E

مفهوم شماره سریال XDR-E

کاربری ها منبع تغذیه ریلی XDR-E

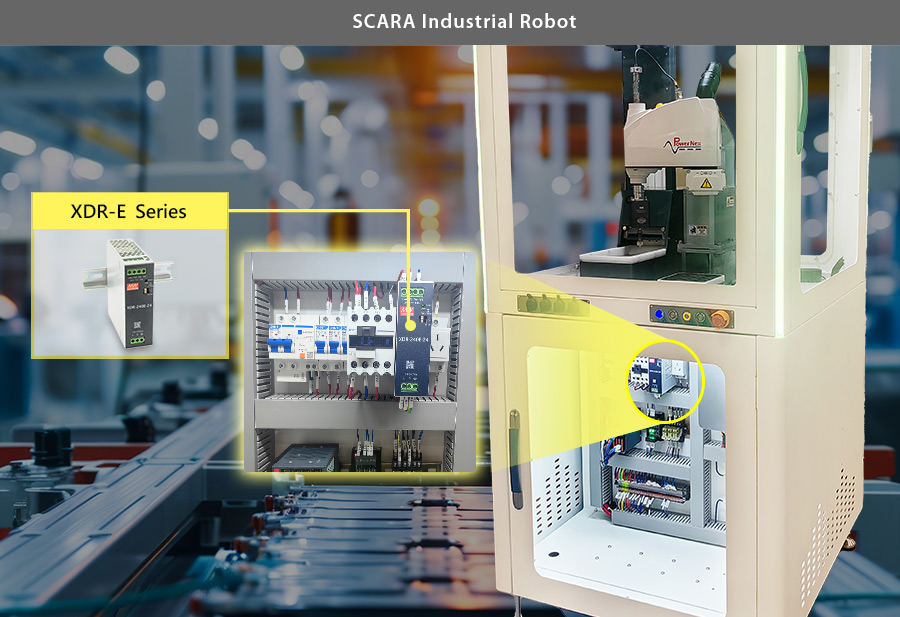

کاربری منبع تغذیه ریلی XDR-E در ربات های صنعتی

دانلود مشخصات فنی سری های خانواده XDR-E

سری XDR-E	مشخصات فنی
XDR-75E
XDR-120E
XDR-150E
XDR-240E
XDR-480E
XDR-960E
