ورودی : 85 ~ 264 ولت AC   یا   120 ~373 ولت DC

خروجی : 5 ولت 3 آمپر، مجموع 15 وات (قابلیت تغییر ولتاژ در بازه 4.75 ~ 5.5 ولت DC)

منبع تغذیه کلاس اقتصادی مین ول با قیمت مناسب در دسته کف خواب ها

حفاظت ها : اضافه بار / افزایش ولتاژ / اتصال کوتاه / سرج برق ورودی AC

سه سال گارانتی و 10 سال خدمات پس از فروش از مین ول ایران

توضیحات

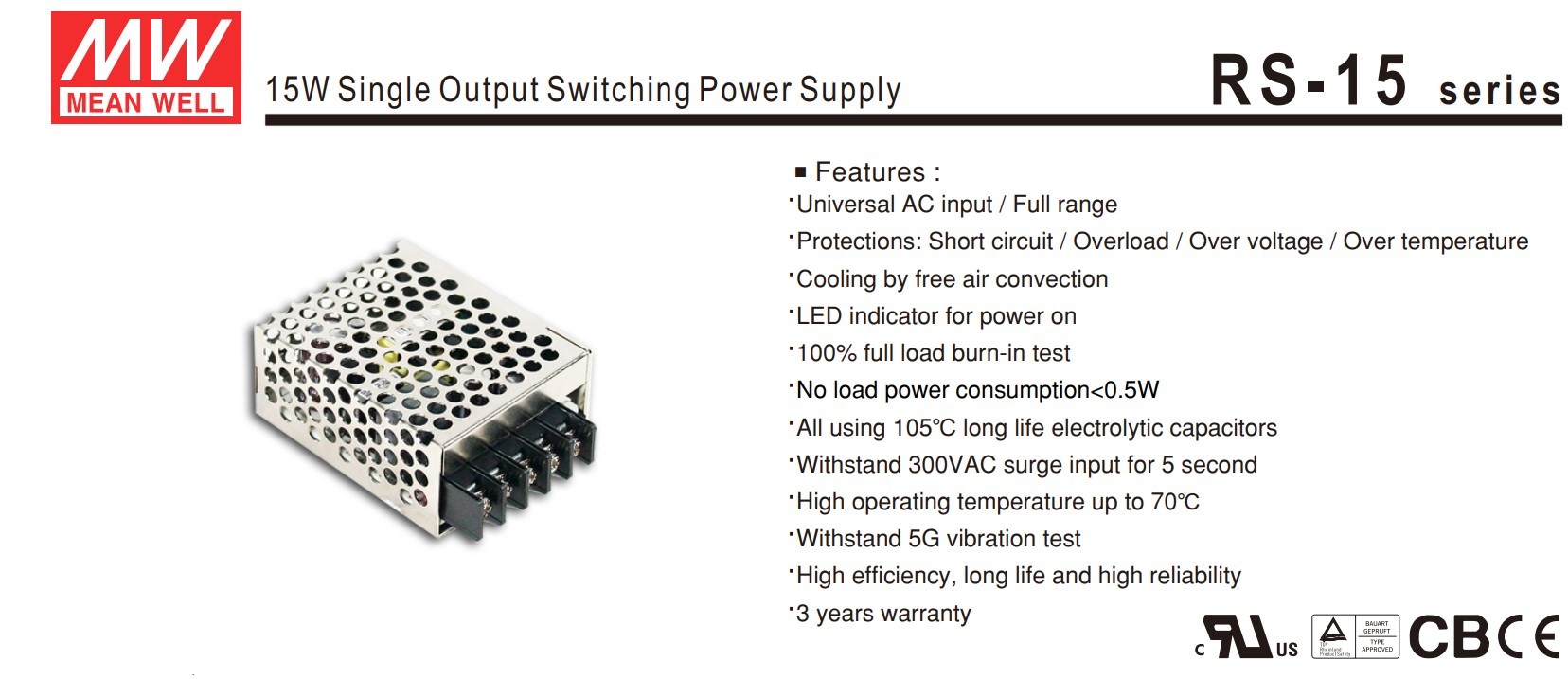

منبع تغذیه RS-15-5 ، یک پاورسوئیچنگ صنعتی کلاس اقتصادی 5 ولت و جریان 3 آمپر، از برند مین ول MEANWELL است. خانواده RS-15 در رده پاورسویئچینگ های اقتصادی مین ول قرار میگیرد و با قیمت مناسب تر و با کیفیت بالای مین ول در بازار عرضه میشود.

سالهاست که از طراحی این محصول میگذرد اما مشتریان برای این سطح توان، همچنان به سراغ خانواده  RS میروند. تحمل سرح شبکه 300 ولت تا 5 ثانیه، حداکثر ریپل خروجی 80 میلی ولت، بازه دمایی کاری وسیع، ابعاد مینیمال، مصرف 0.5 وات در حالت آماده به کار و میانگین طول عمر 1608.8Khrs min طبق استاندارد نطامی MIL-HDBK-217F (25℃) همگی جزئی از علت این محبوبیت و وسعت کارکرد این منبع تغذیه می‌باشد.

تمام خازن‌های بکار رفته در برد دستگاه، با طول عمر بالا و دمای 105 درجه سانتی گراد است؛ همچنین جهت افزایش طول عمر، ویژگی‌های حفاظتی نظیر، اتصال کوتاه، اضافه بار، افزایش ولتاژ خروجی به آن اضافه شده که دستگاه در صورت خطرات احتمالی دچار آسیب نشود.

این منبع تغذیه کوچک دارای برگه مشخصات فنی، گزارش کیفی و راهنمای کاربری هست که در ادامه این صفحه قابل دانلود می‌باشد. استاندارهای اروپایی و آمریکایی UL60950-1, TUV EN60950-1 approved را تماما پاس کرده و دارای استاندارد های جهاتی EMC و EMI هست.

در صورت علاقمند بودن به آزمایشات و نکات اجرایی افزایش طول عمر منابع تغذیه مین ول به لینک زیر مراجعه فرماید:

مطالعه ای روی طول عمر و قابلیت اطمینان پذیری منبع تغذیه



ویژگی های منبع تغذیه مدل RS-15-5 پاور سوئیچنگ 5 ولت 3 آمپر مین ول :

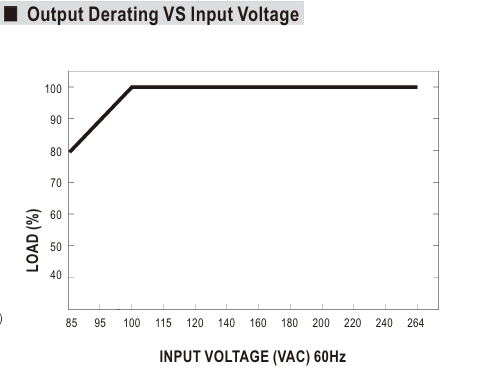

  • ورودی AC مطابق استاندارد جهانی (85 ~ 264 ولت AC    و      120~373 ولت DC)
  • تحمل سرج شبکه 300 ولت AC به مدت 5 ثانبه .
  • مصرف مدار داخلی تغذیه در حالت بی باری کم تر از 0.5 وات

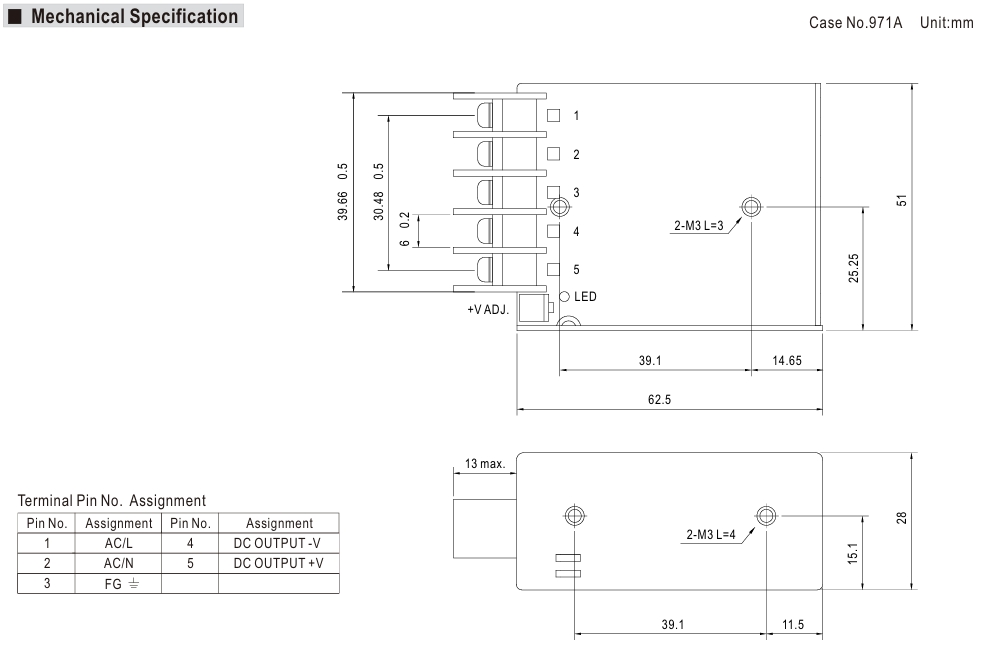

  • طراحی مینیاتوری 1U ( ارتفاع سی میلی متری ) و کف خواب Enclosed
  • بازه دمایی وسیع کاری : از ℃20- الی ℃70+ .
  • حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافه بار (جریان کشی بالا) ، حفاظت در برابر اضافه ولتاژ در خروجی .
  • بدون سر و صدا و بی نیاز از فن.
  • دارای خازن های الکترولیتی با طول عمر بالا در دمای 105 درجه سانتیگراد
  • قابل استفاده حداکثر تا ارتفاع 5000 متر از سطح دریا
  • تحمل کار با لرزش تا 5G
  • بازده 80 درصدی و طول عمر زیاد و اطمینان بالا و قیمت مناسب .
  • بازدهی ، طول عمر و قابلیت اطمینان بالا
  • ارائه 100% توان نامی به صورت دائمی .
  • سه سال گارانتی و ده سال خدمات پس از فروش MEANWELL در سرتاسر ایران .

مصارف منبع تغذیه سوئیچینگ RS-15-5

صنایع نور و روشنایی ، تغذیه بردهای صنعتی ، ماشین های صنعتی ، سیستم های کنترل ، تمامی تجهیزات الکتریکی و مکانیکی، وسایل خانگی ، اتوماسیون خانگی ماشین های اداری .

حفاظت ها

  • اضافه بار :
    • بالا تر از 105 درصد حداکثر توان دستگاه دستگاه وارد مد حفاظتی سکسه (Hiccup mode) میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.
  • افزایش ولتاژ خروجی :
    • در  صورت تجاوز ولتاژ خروجی از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش می‌شود. برای راه اندازی مجدد یک باز از برق قطع و سپس وصل کنید.
  • افزایش دما :

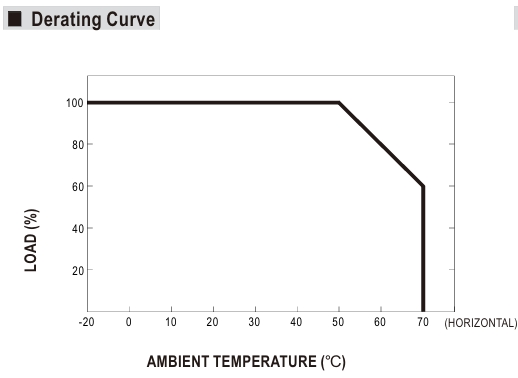

    • در بازه ℃20- الی ℃70+ عمل میکند؛ برای اطلاعات بیشتر به منحنی دی‌ریتنگ مراجعه کنید.

دانلود فایل‌های مربوط به منبع تغذیه RS-15-15

سری RS-15-5 دانلود
مشخصات فنی RS-15
گزارش فنی RS-15-5
دفترچه راهنما

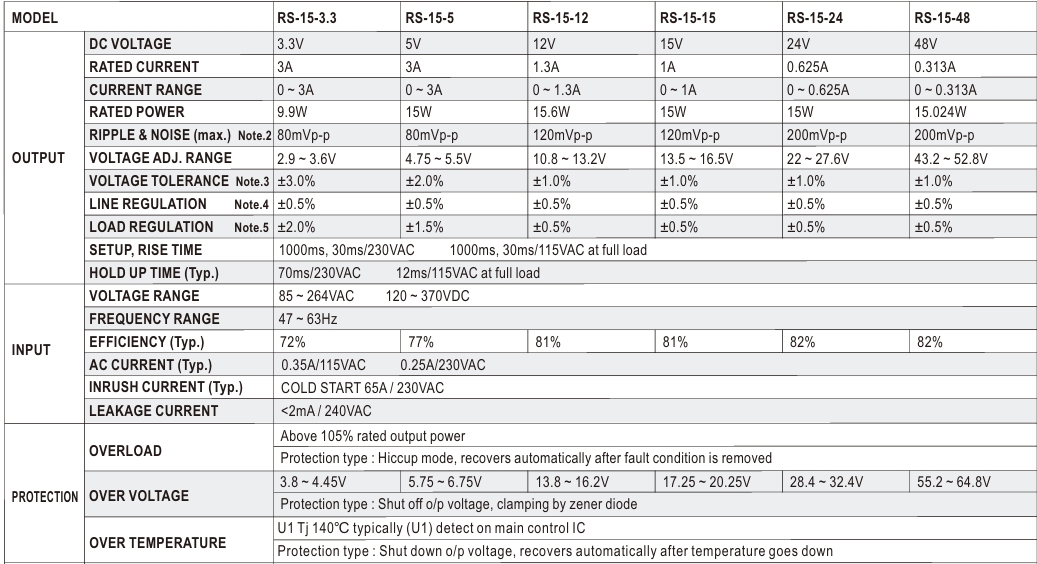

جدول کامل محصول سری های RS-15

خروجی مطلوب لینک مشاهده
3.3 ولت / 3 آمپر RS-15-3.3
5 ولت / 3 آمپر RS-15-5
12 ولت / 1.3 آمپر RS-15-12
15 ولت / 1 آمپر RS-15-15
24 ولت / 0.625 آمپر RS-15-24
48 ولت / 0.313 آمپر RS-15-48
