توضیحات

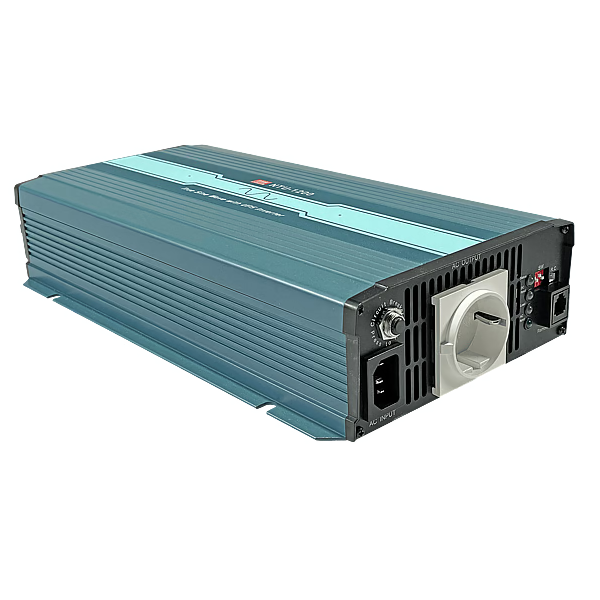

NTU-1700-248 MEAN WELL سری هوشمند اینورترهای بدون وقفه مینول است. ولتاژ خروجی بین 200/220/230/240 Vac و فرکانس آن نیز بین 50/60 Hz قابل تغییر و در سمت ورودی با باتری 48 ولتی لیتیوم-یون یا سرب-اسید تغذیه میشود.
نقطه قوت این اینورتر طراحی بر اساس میکروکنترلر بوده و مدار کنترل آن ساده می‌باشد که در نتیجه باعث شده هنگام تغییر شرایط خارجی، به سرعت خود را با آن تغییر دهد. بنابراین به شکل قابل ملاحظه ای پایداری آن افزایش یافته و حجم کمتری را اشغال میکند. کنترل و مانیتورینگ آن از طریق پورتکل RS-232 و با دستگاه‌های IRC1 , IRC2 , IRC3 MEAN WELL مینول امکان پذیر است.
این اینورتر با استفاده از فن داخلی کنترل شده با دما، خنک‌سازی میشود. پیک‌های لحظه ای توان را تا سقف توان 4400 وات پوشش میدهد. همچنین از 3 سال گارانتی و 10 سال خدمات پس از فروش “مین ول MEAN WELL” برخوردار است.
محل‌های قابل استفاده از اینورتر NTU-1700
خانه/اداره، اتومبیل، قایق بادی، مناطق عدم تحت پوشش برق AC یا به عنوان منبع برق AC با قابلیت حمل، تجهیزات امنیتی ملزم به داشتن مدار UPS. از این سری محصولات میتوان برای راه اندازی دستگاه‌هایی مثل تلویزیون، کامپیوتر، شارژ تلفن همراه، تجهیزات صوتی، سیستم روشنایی، فن‌ها الکتریکی، کارت های پزشکی، دکل‌های روشنایی متحرک و … استفاده نمود.
ویژگی ها
- اینورتر سینوسی بدون وقفه
- ولتاژ سینوسی خالص(THD<3%)
- توانایی تولید توان لحظه‌ای زیاد تا سقف دو برابر
- کنترل دما با فن داخلی
- تغییر دامنه و ولتاژ خروجی با دیپ سوییچ
- مصرف انرژی کمینه در حالت ذخیره انرژی
- دمای کاری 25- الی 70+ درجه سانتی گراد
- ریموت خاموش/روشن
- دارای پنل نمایشگر و کنترل
- حفاظت ها :
- ورودی : پلاریته معکوس / هشدار کاهش سطح ولتاژ DC / خاموشی در سطح ولتاژ کم DC / افزایش ولتاژ
- خروجی : اتصال کوتاه / اضافه بار / افزایش دما
- جلوگیری از تخلیه شدن باتری بیش از حد مجاز
- مناسب برای باتری‌های سرب اسید و لیتوم-یون
- قابلیت اتصال ریموت کنترلر ( فروش جداگانه IRC1 و IRC2)
- ارتباط سریال تحت پروتکل RS-232
- دستگیره برای حمل آسان ( خرید به صورت جداگانه)
- پوشش حفاظتی در مقابل رطوبت و گرد و غبار و کثیفی
- 3 سال گارانتی و 10 سال خدمات پس از فروش “مین ول ایران”
حفاظت‌ها
- ورودی DC :
- به هنگام کاهش و افزایش ولتاژ در رنج مشخص شده در دیتا شیت یا هشداری اعلام میکند یا خاموش میشود و یا ریست میشود.
- در صورت اتصال اشتباه پلاریته باتری در سمت ورودی از ایجاد هرگونه خسارت جلوگیری میکند زیرا که از فیوز داخلی استفاده شده است.
- خروجی AC :
- افزایش دما : قطع شدن خروجی / برای راه اندازی مجدد لطفا از برق قطع و مجددا وصل نمایید
- اتصال کوتاه : قطع شدن خروجی / برای راه اندازی مجدد لطفا از برق قطع و مجددا وصل نمایید.
- اضافه بار:
- قابلیت تحمل توان 105 تا 115 درصد مقدار نامی به مدت 180 ثانیه
- قابلیت تحمل توان 115 الی 150 درصد مقدار نامی به مدت 10 ثانیه
- در نهایت ، برای راه اندازی مجدد لطفا از برق قطع و مجددا وصل نمایید.
- نوع سوکت : طبق استاندارد UL458
ویژگی‌های اضافی
- ریموت کنترل :
- رابط کانکتور : خاموش و روشن کردن با استفاده از سوییچ
- با کنترلر IRC1/IRC2/IRC3 : با استفاده از یک دستگاه واسط قدار به کنترل و مانیتور کردن اینورتر هستیم
- ارتباط سریال RS-232 : از طریق پروتکل RS-232 قادر هستیم که با اینورتر ارتباط برقرار کنیم
دانلود فایل‌های مربوط به اینورتر هوشمند بدون وقفه NTU-1700-224
| سری NTU-1700-248 | دانلود |
| مشخصات فنی |  |
| گزارش کیفی | |
| دفترچه راهنما | |

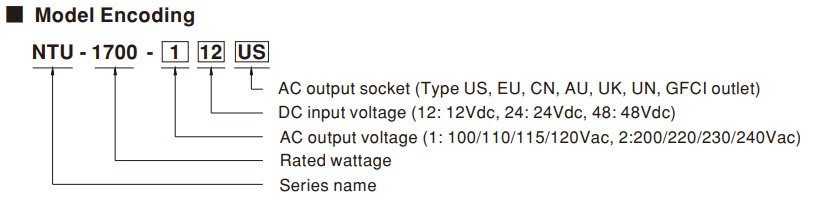

مفهوم شماره سریال NTU-1700-248
مفهوم شماره سریال اینورتر NTU-1700 مینول
جدول کامل سری محصولات اینورتر NTU-1700
| مشخصات باتری مطلوب ورودی اینورتر | لینک مشاهده |
| 12 ولت / 170 آمپر | NTU-1700-212 |
| 24 ولت / 85 آمپر | NTU-1700-224 |
| 48 ولت / 42.5 آمپر | NTU-1700-248 |
اطلاعات بیشتر
راجع به سری NTU-2200 قبلا مقاله ای در سایت منتشر کرده‌ایم و به طور کامل ویژگی های آن را شرح دادیم. برای مشاهده مقاله به لینک زیر مراجعه کنید:
