ماژول DC UPS تغذیه بدون وقفه 24 ولت 40 آمپر + شارژر داخلی | DR-UPS40

توضیحات

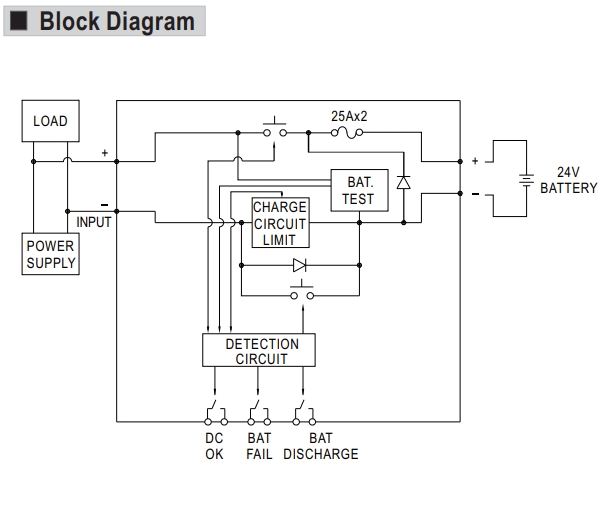

DR-UPS40 یک ماژول تعذیه بدون وقفه DC UPS در پکیچ DIN RAIL است که برای پشتبیانی عملکرد تغذیه بدون وقفه 24 ولت 40 آمپر بکار گرفته میشود. این ماژول، از نوع ماژول پسیو می‌باشد و قابلیت تبدیل انرژی را ندارد. این ماژول میبایست در کنار یک منبع تغذیه و یک پک باتری 24 ولت  4 ~ 12 آمپر ساعت قرار گیرد تا در نتیجه یک سیستم تغذیه بدون وقفه تشکیل شود. پس این محصول دو ترمینال اصلی دارد : باس DC و باس باتری. رنج ولتاژی باس DC از 24 الی 29 VDC و رنج ولتاژ باس باتری 21 الی 29 VDC می‌باشد. حداکثر جریان خروجی باس DC نیز 40 آمپر است. در نتیجه خروجی این منبع تغذیه یک بار 1 کیلواتی را پشتیبانی می‌کند.

هنگامی که برق AC وصل باشد منبع تغذیه سوئیچنگ کار میکند و بار از این طریق تغذیه می‌شود؛ اما به هنگام قطع برق AC، بلادرنگ و بدون قطعی باس DC از طریق باتری تامین میشود. به هنگام وصل شدن برق AC و روشن شدن منبع تغذیه، علاوه بر اینکه باس DC به طور خودکار از طریق منبع تغذیه تامین میشود، باس باتری با جریان 2 آمپر شروع به شارژ شدن میکند. این راهکار نسبت به اینورتر های UPS برتری دارد؛ چرا که هم هزینه های کمتری دارد و هم بازدهی بیشتر.

اتصال موازی بار، منبع تغذیه و باتری، اتصالی کاملا خطرناک و اشبتاه است؛ چرا که باتری همواره در حالت شارژ قرار میگیرد و امکان شارژ بیش از حد(Over Charge) و در نتیجه کاهش عمر باتری و حتی منفجر شدن آن وجود دارد. با استفاده از ماژول تغذیه بدون وقفه DR-UPS40 علاوه بر کاهش هزینه های سرویس باتری و خطرات احتمالی، به افزایش کیفیت خروجی کمک میکند.

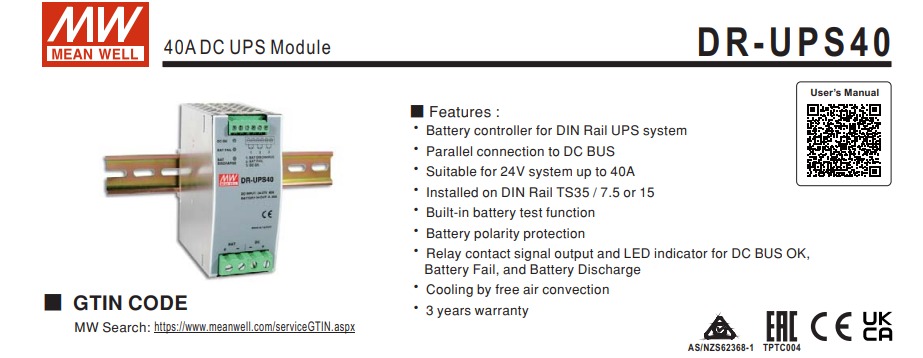

ویژگی‌ها

• کنترل‌کننده باتری برای سیستم UPS ریلی (DIN Rail)

• قابلیت اتصال موازی به باس DC

• مناسب برای سیستم‌های ۲۴ ولت تا جریان ۴۰ آمپر

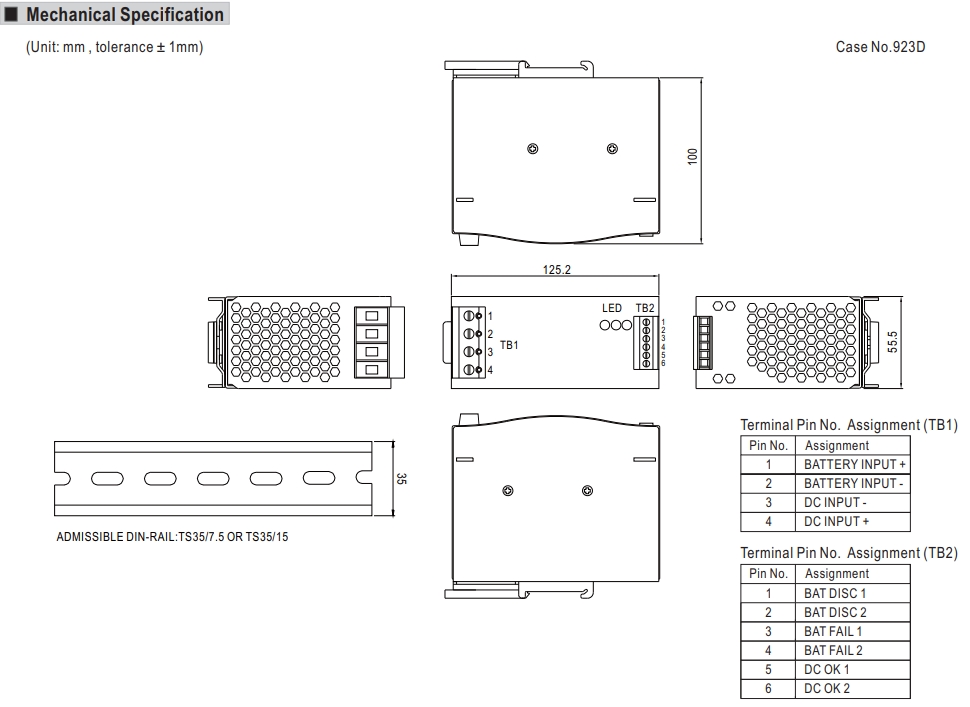

• قابل نصب روی ریل DIN مدل TS35 / 7.5 یا 15

• تست داخلی سلامت باتری

• حفاظت در برابر اتصال اشتباه پلاریته باتری

• خروجی سیگنال از طریق کنتاکت رله و نشانگر LED برای وضعیت‌های: سلامت باس DC، خرابی باتری و تخلیه باتری

• خنک‌ سازی به روش همرفتی (بدون فن)

• ۳ سال گارانتی و 10 سال خدمات پس از فروش مین ول

■ حفاظت ها:

محافظت هوشمند باتری: در صورت افت ولتاژ باتری (پایین‌تر از ۲۲ ولت) یا اتصال کوتاه، ماژول به‌صورت اتوماتیک مسیر را قطع می‌کند تا از خرابی کامل باتری جلوگیری شود و عمر باطری افزایش یابد.

حفاظت اتصال معکوس پلاریته باتری : بدون مشکل

تست سلامت باتری : به صورت دوره سلامت باتری چک میشود و در صورت هرگونه مشکل به کاربر اطلاع میدهد تا وضعیت باتری چک و بازدید شود.

■ سیگنال ها:

برای هوشمندسازی محصول و افزایش کارایی آن، از سیگنال های خروجی دیجیتال نیز برخوردار است. در ادامه به توضیح هر یک میپردازیم:

• DC BUS OK : بررسی صحت ولتاژ باس DC
  • هنگامی که ولتاژ باس DC در محدوده 21 الی 29 ولت DC قرار گرفته باشد
    • کنتاکت رله : شورت       LED سبز رنگ : روشن
• BATTERY FAIL : بررسی صحت ولتاژ باتری و سلامت آن
  • هنگامیکه ولتاژ باتری کمتر از 21.9 ولت شود یا اینکه باتری در تست سلامت رد شود :
    • کنتاکت رله : شورت       LED قرمز رنگ : روشن
• BATTERY DISCHARGE
  • هنگامی که باس DC از طریق باتری تامین شود و باتری در حالت دشارژ قرار گیرد
    • کنتاکت رله : شورت       LED زرد رنگ : روشن

■ کاربردها (Applications) ماژول تغذیه بدون وقفه DR-UPS40

1. اتوماسیون صنعتی و PLC

   • تضمین کارکرد پیوسته کنترل‌کننده‌ها و جلوگیری از ریست ناگهانی

   • مناسب تابلوهای کنترل هوشمند در خطوط تولید و کارخانجات

2. دستگاه‌های مخابراتی و شبکه

   • روتر، سوئیچ، رادیو بی‌سیم و سایر تجهیزات حساس نیاز به برق بی‌وقفه دارند

   • جلوگیری از افت ارتباط و قطع ناگهانی سرویس‌ دیتا

3. دیتاسنترها و مراکز مانیتورینگ

   • پایداری هم‌زمان برق تجهیزات ذخیره‌سازی و سرورها

4. سیستم‌های نظارتی (CCTV) و امنیتی

   • دوربین‌ها، دتکتورها و آلارم‌ها نیاز به برق بدون وقفه دارند

   • تضمین عملکرد بی‌وقفه در شرایط اضطراری

5. کارگاه‌ها و تجهیزات ابزار دقیق

   • دستگاه‌های اندازه‌گیری و کنترل دما/فشار

   • جلوگیری از آسیب به داده‌ها و تجهیزات در زمان قطع برق

■ روش های بکارگیری محصول

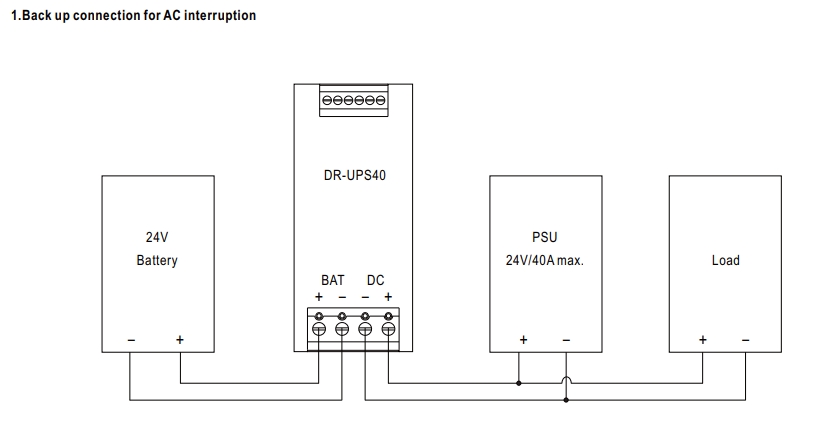

1.پیکربندی سیستم تغذیه اضطراری در شرایط قطعی برق AC

کاربری منبع تغذیه اضطراری در مواقع قطع برق AC ماژول DC UPS سری DR-UPS40 مینول

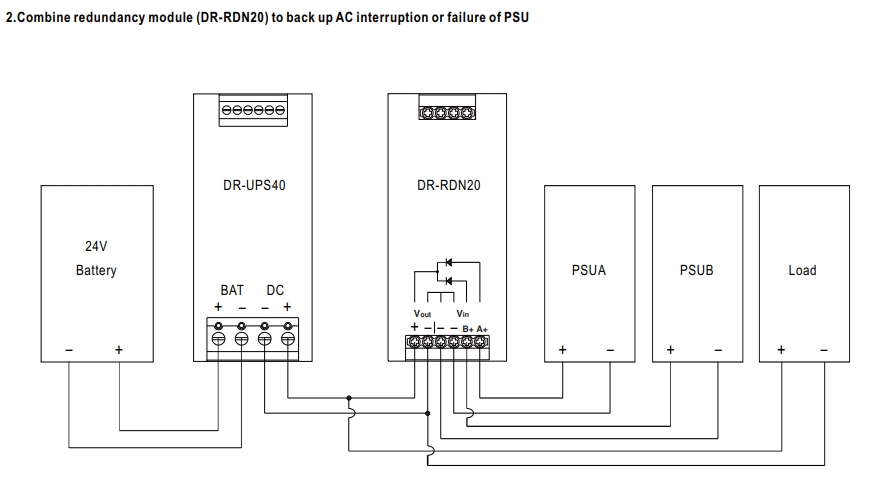

2.  پیکربندی ترکیب رداندنسی ماژول های تغذیه بدون وقفه در شرایط قطعی برق AC یا خرابی منابع تغذیه

اتصال ترکیبی ماژول DC UPS سری DR-UPS40 مینول

فایل‌های دانلودی ماژول منبع تغذیه بدون وقفه DR-UPS40

سری DR-UPS40	دانلود

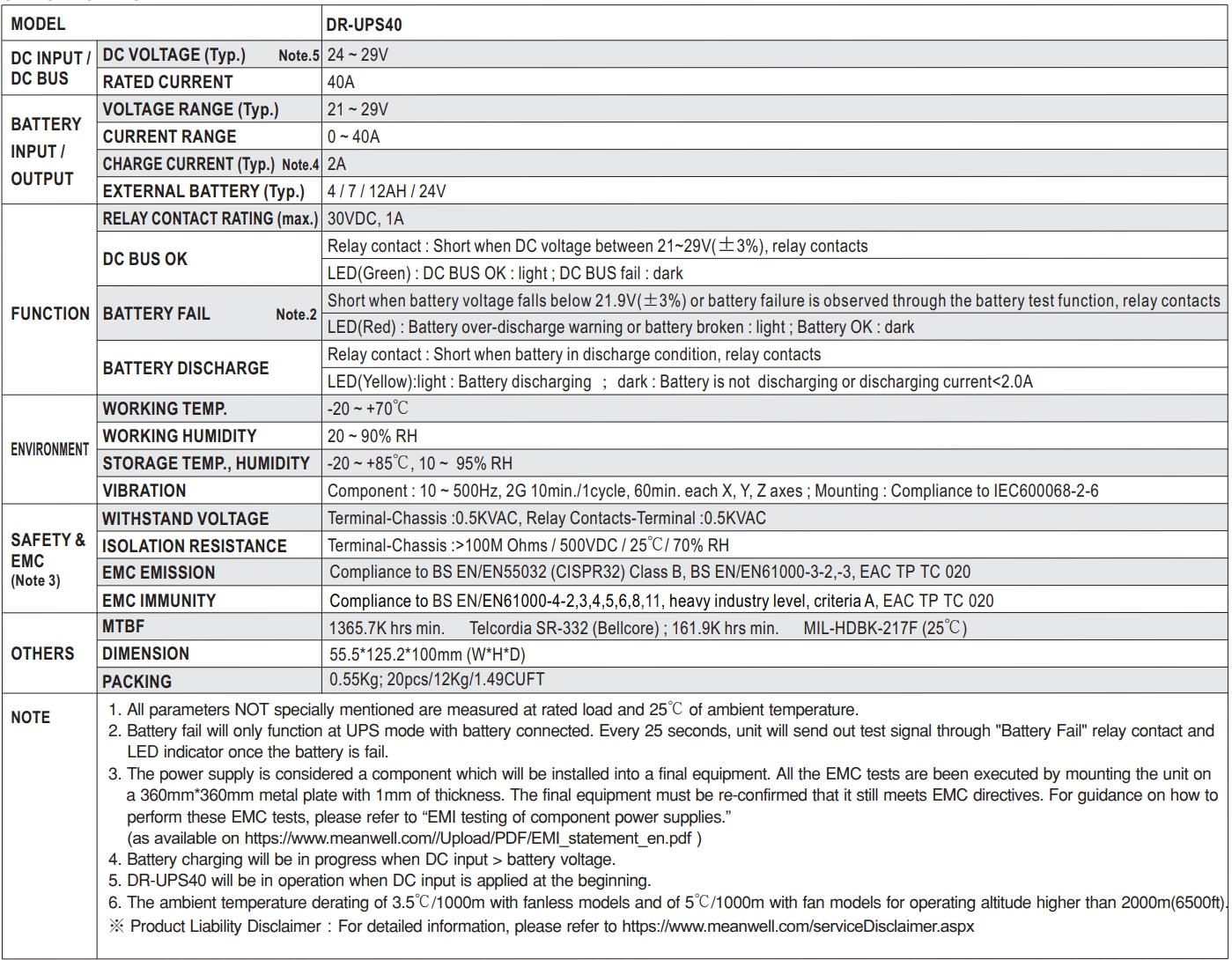

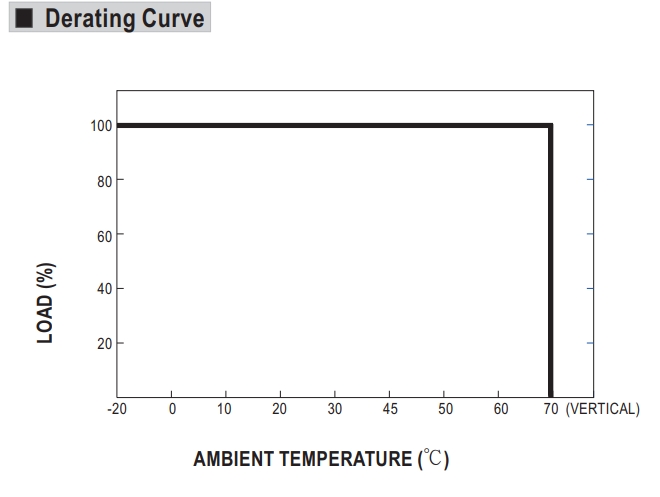

مشخصات فنی
