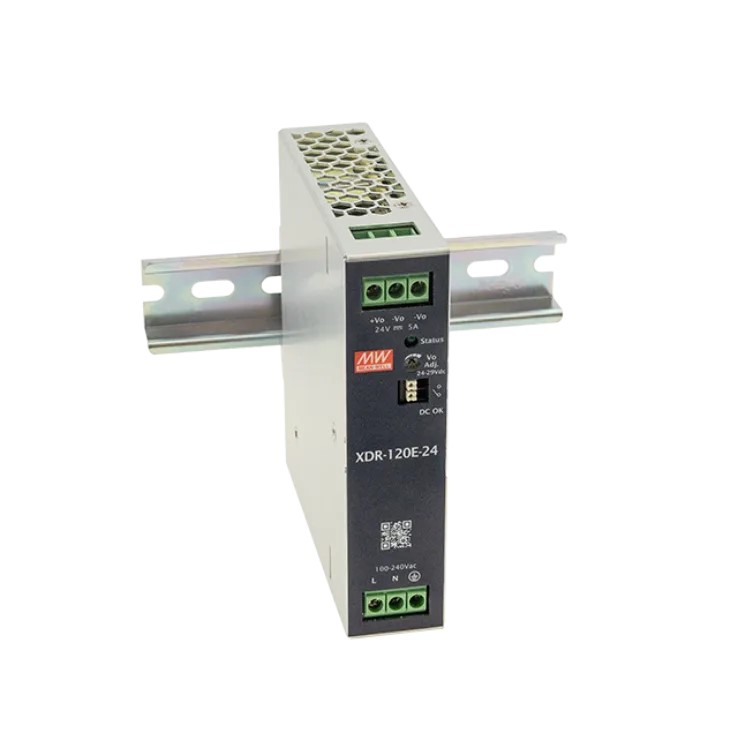

منبع تغذیه XDR-120E-24 از برند مین‌ول MEAN WELL، یک پاور سوئیچینگ ریلی باریک (Slim DIN Rail) و اقتصادی با توان 120 وات و خروجی 24 ولت DC – جریان نامی 5 آمپر است
طراحی فوق‌فشرده با عرض تنها 30 میلی‌متر، فضای کمی در تابلو برق اشغال می‌کند و برای پروژه‌هایی با محدودیت فضا بسیار مناسب است.
راندمان دستگاه تا 91 درصد می‌رسد و طراحی بدون فن آن، همراه با گستره دمایی وسیع از ℃40- تا ℃70+، طول عمر و اطمینان‌پذیری بالایی را در محیط‌های صنعتی تضمین می‌کند.
همچنین ورودی یونیورسال 85~264 ولت AC یا 120~370 ولت DC، امکان استفاده مستقیم در شبکه‌های 110 و 220 ولت AC را بدون نیاز به تغییر خاص فراهم می‌آورد.
یکی از ویژگی‌های مهم این مدل، سیگنال DC OK است که به‌صورت کنتاکت رله‌ای (30VDC/1A یا 30VAC/0.5A) در دسترس قرار دارد.
این سیگنال به سیستم‌های کنترلی و PLCها اجازه می‌دهد وضعیت خروجی منبع تغذیه را در لحظه پایش کنند. در صورت افت یا قطع ولتاژ خروجی، رله تغییر وضعیت داده و هشدار لازم به مدار کنترل منتقل می‌شود. این قابلیت برای افزایش اطمینان در سامانه‌های حیاتی مانند تابلوهای برق، تجهیزات شبکه و اتوماسیون صنعتی بسیار حیاتی است.
همچنین به مجموعه‌ای کامل از حفاظت‌ها شامل اتصال کوتاه، اضافه ولتاژ، اضافه بار (مد جریان ثابت) و افزایش دما مجهز است. مصرف انرژی در حالت آماده‌به‌کار کمتر از یک وات بوده و این موضوع علاوه بر کاهش هزینه‌ها، به بهره‌وری بالاتر سیستم کمک می‌کند.
این مدل مطابق با استاندارد ایمنی OVC III طراحی شده و در محیط‌هایی با نوسانات شدید ولتاژ مانند تابلوهای برق اصلی و تأسیسات صنعتی عملکرد مطمئنی دارد. همچنین قابلیت کارکرد پایدار تا ارتفاع 5000 متر بالاتر از سطح دریا را داراست و با مجموعه‌ای از استانداردهای بین‌المللی شامل CB، TUV، UL، RCM، BSMI، CCC، BIS، EAC، CE و UKCA سازگار است.
به‌عنوان عضوی از خانواده جدید XDR-E، این محصول در مقایسه با نسل‌های قبلی SDR، NDR و EDR ابعاد فشرده‌تر و راندمان بالاتری دارد و یک گزینه اقتصادی و قدرتمند برای اتوماسیون صنعتی، تجهیزات برق و شبکه محسوب می‌شود.
ویژگی‌های منبع تغذیه ریلی XDR-120E-24
-
توان نامی: 120 وات
-
خروجی: 24 ولت DC – جریان نامی 5 آمپر (قابل تنظیم در بازه 24~29 ولت)
-
حداکثر راندمان: تا 89%
-

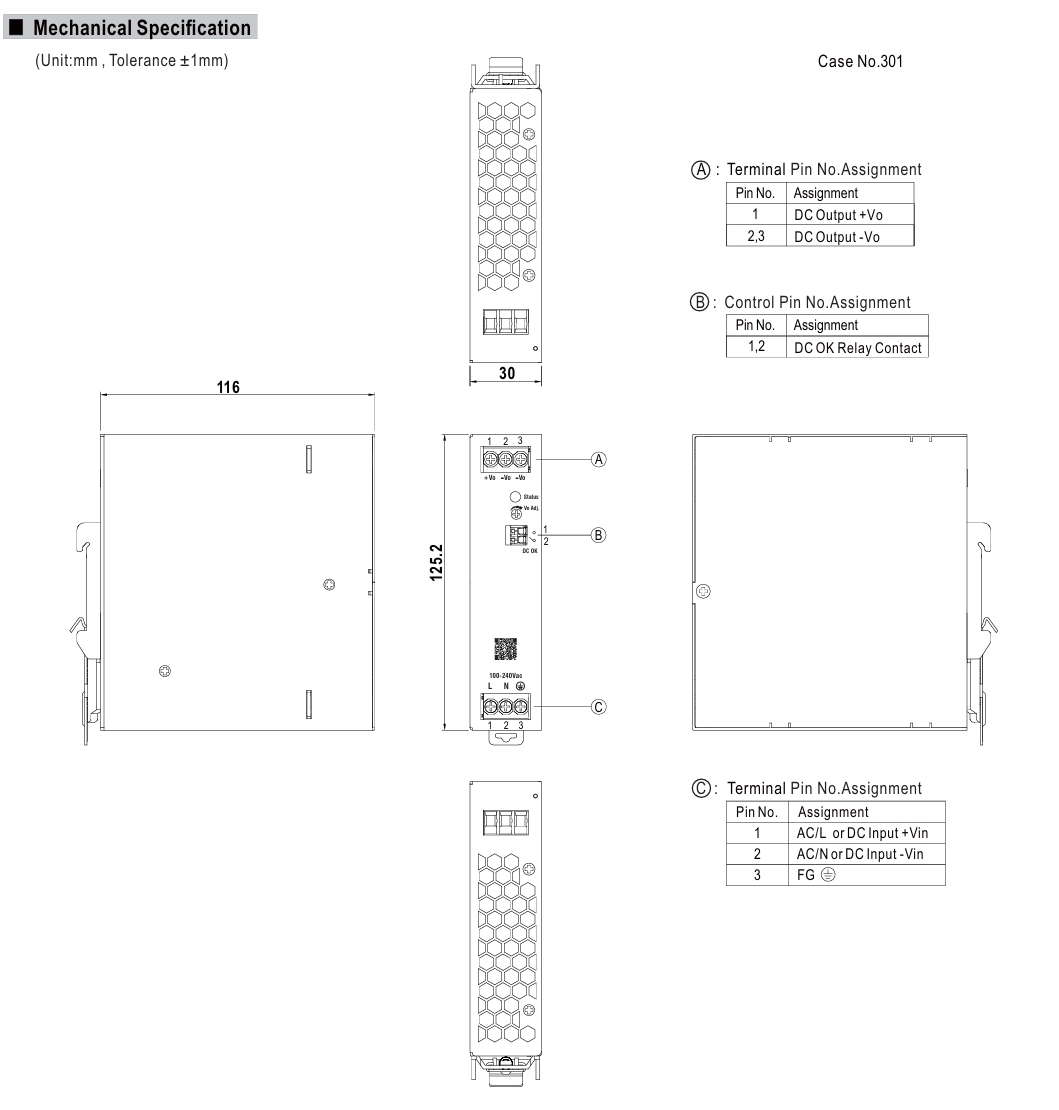

ابعاد باریک: 30 × 125.2 × 116 میلی‌متر (طراحی Slim DIN Rail)
-
ورودی یونیورسال: 85~264VAC یا 120~370VDC (قابل استفاده در برق 110/220 ولت)
-

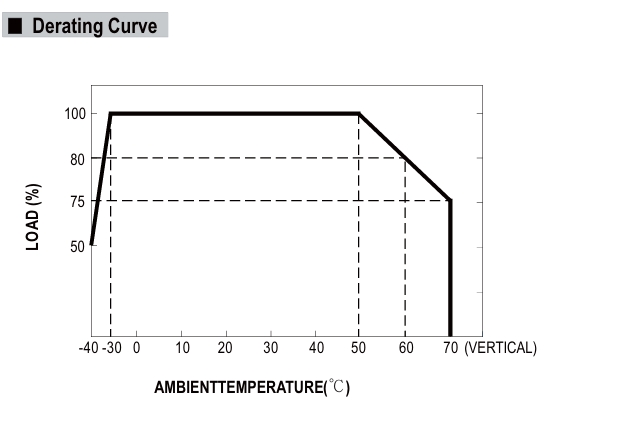

دمای کاری وسیع: ℃40- تا ℃70+
-
خنک‌سازی بدون فن: تنها با جریان همرفتی (افزایش طول عمر و کاهش خرابی)
-
سیگنال DC OK: کنتاکت رله‌ای 30VDC/1A یا 30VAC/0.5A برای مانیتورینگ وضعیت خروجی
-
مصرف کم در حالت آماده‌به‌کار: کمتر از 1 وات
-
حفاظت‌های کامل: اتصال کوتاه / اضافه بار (Constant Current + Hiccup) / اضافه ولتاژ / دمای بیش از حد
-
استاندارد ایمنی OVC III: مقاوم در برابر نوسانات شدید ولتاژ (مناسب تابلوهای برق و تأسیسات صنعتی)
-
عملکرد پایدار در ارتفاع: تا 5000 متر بالاتر از سطح دریا
-
انطباق با استانداردهای جهانی: CB / TUV / UL / RCM / BSMI / CCC / BIS / EAC / CE / UKCA
-
3 سال گارانتی و 10 سال خدمات پس از فروش از مین ول ایران
حفاظت‌ها
اتصال کوتاه (Short Circuit Protection):
منبع تغذیه وارد حالت محدودسازی جریان ثابت (Constant Current Limiting) می‌شود و بدون خاموشی، خروجی را پایدار نگه می‌دارد. پس از برطرف شدن اتصال کوتاه، دستگاه به صورت خودکار به شرایط عادی بازمی‌گردد.
اضافه بار (Over Load Protection):
در بازه 105 تا 130 درصد توان نامی، منبع تغذیه وارد حالت محدودسازی جریان ثابت (Constant Current Limiting) می‌شود و بدون خاموشی، خروجی را پایدار نگه می‌دارد. پس از برطرف شدن اضافه بار، دستگاه به صورت خودکار به شرایط عادی بازمی‌گردد.
افزایش ولتاژ خروجی (Over Voltage Protection):
در صورتی که ولتاژ خروجی از بازه 30 تا 34 ولت فراتر رود، دستگاه به حالت خاموشی ایمن (Shut down) می‌رود. برای بازیابی عملکرد، لازم است یک بار منبع تغذیه از برق جدا و سپس دوباره متصل شود.
افزایش دما (Over Temperature Protection):
اگر دمای داخلی دستگاه بیش از حد مجاز افزایش یابد، منبع تغذیه به حالت خاموشی ایمن (Shut down) می‌رود. پس از کاهش دما به محدوده ایمن، دستگاه به‌صورت خودکار به شرایط عادی بازمی‌گردد.
دانلود فایل‌های مربوط به منبع تغذیه XDR-120E-24
| سری XDR-120E-24 | دانلود |

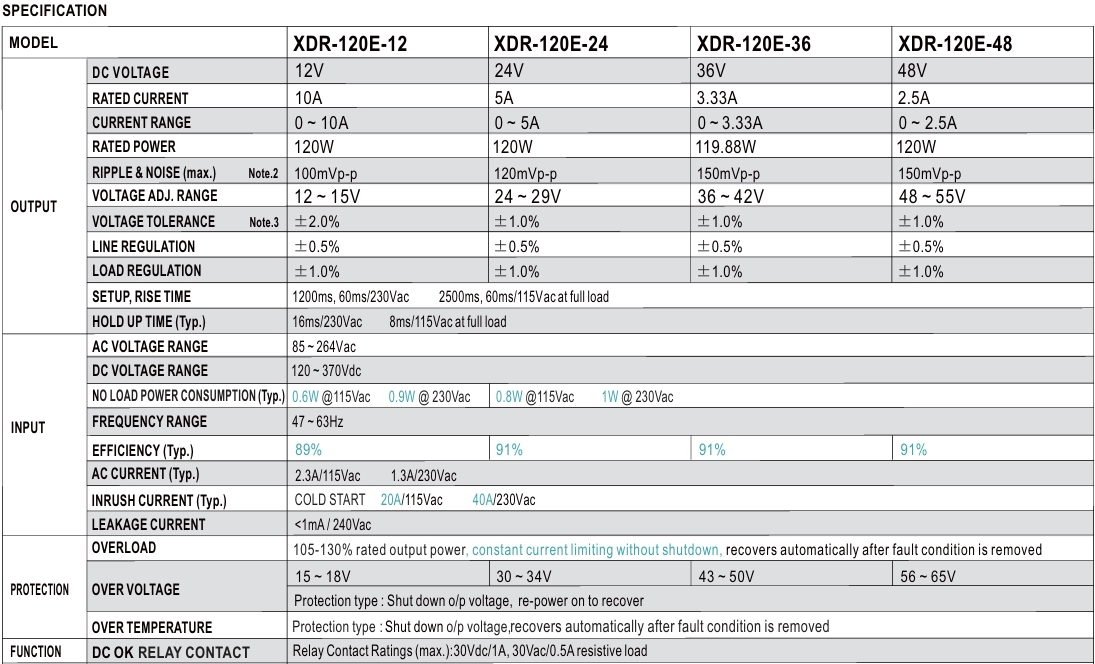

| مشخصات فنی XDR-120E |  |
| گزارش فنی XDR-120E-24 | |
| دفترچه راهنما | |
جدول کامل محصول سری های XDR-75E
| خروجی مطلوب | لینک مشاهده |
| 12 ولت / 10 آمپر | XDR-120E-12 |
| 24 ولت / 5 آمپر | XDR-120E-24 |
| 36 ولت / 3.33 آمپر | XDR-120E-36 |
| 48 ولت / 2.5 آمپر | XDR-120E-48 |
برای آشنایی بیشتر با نسل جدید منابع تغذیه ریلی مین‌ول و بررسی مشخصات کامل خانواده XDR-E، می‌توانید خبر معرفی این محصول را در وب‌سایت مین‌ول ایران مطالعه کنید:
مشاهده خبر معرفی خانواده XDR-E در وب‌سایت مین‌ول ایران
