توضیحات
سری DDR-60G-5 یک کانورتر DC به DC ریلی مین ول است که در سمت ورودی با ولتاژ 9 الی 36 ولت تغذیه شده و در سمت خروجی ولتاژ 5 ولت و جریان 10.8 آمپر با قابلیت ایزولاسیون 4 کیلو ولتی ورودی و خروجی نسبت به هم را تحول بار میدهد. همچنین قادر هستید در سمت خروجی ولتاژ را بین 4.5 الی 5.5 ولت تنظیم کنید.
این کانورتر بار را در مقابل اضافه بار, افزایش ولتاژ ورودی, اتصال اشتباه قطب‌ها، و کاهش ولتاژ ورودی کمتر از حد مجاز حفاظت میکند. همچنین این محصول دارای 3 سال گارانتی و 10 سال خدمات پس از فروش شرکت “مین ول MEAN WELL ” می‌باشد.
کاربرد
تقاضا برای منابع تغذیه DC/DC ایزوله(کانورترها) در صنایع مختلف، بی‌شمار است؛ به طور مثال تامین تغذیه کنترل کننده های صنعتی، سیستم های اتوماسیون و مانیتورینگ، تجهیزات مخابراتی و … .
با توجه به اینکه تجهیزات اتوماسیون صنعتی و مخابراتی، از ارزش بالایی برخوردارند و حساس به شرایط تغذیه می‌باشند، استفاده از یک منبع تغذیه کانورتر DC/DC ایزوله با کیفیت شدیدا توصیه میشود.
از منبع تغذیه DDR در کاربرد های مختلفی مثل تولید ولتاژ ثابت از باتری در حال مصرف (ولتاژ باتری در هنگام مصرف کاهش و بعد از شارژ دوباره افزایش می‌یابد)، ایزوله و یکنواخت کردن تغذیه مصرف کنندگان کانورتر DDR و سیستم های منابع تغذیه بدون توقف(DC UPS) استفاده کرد.
ویژگی ها
- رنج وسیع ولتاژ ورودی 4:1 (بسته به نوع دستگاه : بین 9 تا 36 ولت / یا 18 تا 75 ولت)

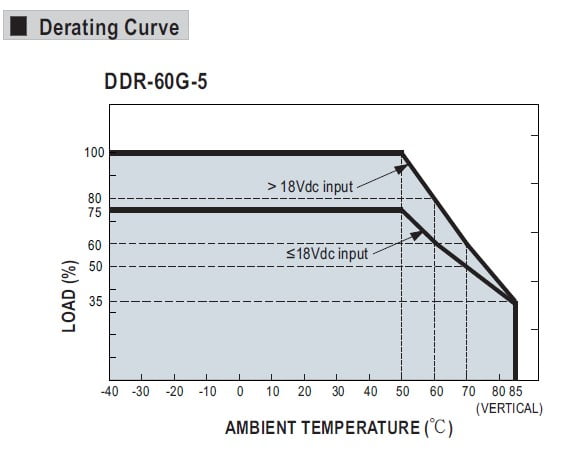

- دمای وسیع کاری °C85+ ~ °C40-
- بی‌نیاز از فن، خنک شدن در مجاورت هوا
- راندمان بالا ( حداکثر تا %93)
- قابلیت تغییر ولتاژ خروجی(%10±) با استفاده از ولوم روی منبع تغذیه DDR
- حفاظت ها در نظر گرفته شده: اتصال کوتاه/اضافه بار/اضافه ولتاژ/نصب اشتباه/کاهش ولتاژ ورودی از حد مجاز ذکر شده در کاتالوگ
- ایزولاسیون تقویت شده 4KVDC IP-OP,
- LED نشانگر روشن/خاموش
- مناسب برای نوع ریل های : TS-35/15 یاTS-35/7.5
- تائیدیه ایمنی CE/EAC
- عرض بسیار کم، ابعاد(W*H*D) : DDR-30 :35*90*54.5 mm
- 3 سال گارانتی و 10 سال خدمات پس از فروش کمپانی “مین ول ایران”
ویژگی های حفاظتی
- اضافه بار : اگر از دستگاه از مقدار مجاز توان، مقدار بیشتری توان از آن کشید ممکن است آنگاه :
- در مدل های 15 وات
- قادر به تولید توان تا سقف 110 تا 150 درصد
- حالت قطع و وصل
- راه اندازی مجدد بعد از محو شدن شرایط اخطار
- در مدل های 30 وات
- قادر به تولید توان تا سقف 110 تا 150 درصد
- محدود شدن به حالت جریان ثابت
- راه اندازی مجدد بعد از محو شدن شرایط اخطار
- در مدل 60 وات :
- قادر به تولید توان تا سقف 105 تا 135 درصد
- محدود شدن به حالت جریان ثابت
- راه اندازی مجدد بعد از اینکه شرایط اخطار از بین رفتند
- افزایش ولتاژ : اگر در سمت ورودی ولتاژ بیشتری به دستگاه اعمال نمود، آنگاه ممکن است حالت های زیر رخ دهد
- خاموش شدن ولتاژ خروجی
- اتصال دوباره به برق ورودی برای راه اندازی مجدد.
- اتصال اشتباه : اگر قطب های مثبت منفی را در سمت ورودی به هم متصل کنیم آنگاه :
- به واسطه ماسفت های داخلی بدون هیچ آسیبی بعد از اینکه اتصال درست انجام شد به صورت اتوماتیک منبع تغذیه راه اندازی میشود.
- خاموش شدن در اثر کاهش ولتاژ :
- دستگاه در بازه زیر ولتاژ تعین شده در دیتاشیت به صورت خودکار خاموش میشود.
- در مدل های 15 وات
فایل های دانلودی
| سری DDR-60G-5 | دانلود |
| مشخصات فنی |  |
| گزارش کیفی | |
| دفترچه راهنما | |
مفهوم شماره سریال DDR-60
شماره سریال کانورتر DDR-60
جدول کامل خانواده کانورتر DDR-60
کانورترهای سری DDR با توان 60 وات مین ول براساس ورودی L و G مدل های زیر را شامل می شود و هر کدام از این مدل ها دارای ولتاژ خروجی 5 ، 12 ، 24 و 48 ولت DC می باشند و به این ترتیب کانورتر های DC به DC این سری عبارتند از :
| مدل | ولتاژ ورودی | خروجی مطلوب | لینک مشاهده |
| L | 9 الی 36 ولت DC | 5 ولت / 10.8 آمپر | DDR-60G-5 |
| 12 ولت / 5 آمپر | DDR-60G-12 | ||
| 15 ولت / 4 آمپر | DDR-60G-15 | ||
| 24 ولت / 2.5 آمپر | DDR-60G-24 | ||
| G | 18 الی 75 ولت DC | 5 ولت / 12 آمپر | DDR-60L-5 |
| 12 ولت / 5 آمپر | DDR-60L-12 | ||
| 15 ولت / 4 آمپر | DDR-60L-15 | ||
| 24 ولت / 2.5 آمپر | DDR-60L-24 |
اطلاعات بیشتر
برای بررسی تخصصی تر لطفا به لینک زیر مراجعه کنید:
https://meanwelliran.com/complete-news-ddr-15-30-30/
