باتری شارژر صنعتی اتوماتیک PB-600-12 محصول سال 2015 کمپانی مینول میباشد. این شارژر قابلیت شارژ انواع باتری های 24 ولتی سرب اسید (Flooded , GEL و AGM) و لیتیومی (لیتیوم آهن و لیتیوم منگنز) را دارد. این محصول طبق انواع منحنی های دو مرحله ای / سه مرحلهای / هشت مرحله ای کار میکند و کاربر بر اساس مشخصات باتری میتواند منحنی مد نظر را انتخاب نماید.
ولتاژ بوست 14.4 ولت ، ولتاژ فلوت 13.8 ولت و حداکثر جریان کاری آن 40 آمپر میباشد. با این مشخصات میتوان انواع باتری در رنج 135 الی 400 آمپر ساعت را شارژ نمود. بعد از اتمام شارژ باتری از شارژر توسط رله قطع میگردد. در نتیجه طول عمر باتری افزایش مییابد و از هزینه های تعمیر و نگهداری سیستم میکاهد.
همچنین برای راحتی نظارت بر کنترل شارژ و مانیتورینگ هر کانال آن از نشانگر های LED رنگی و سیگنال دیجتیال رله ای استفاده شده است. در نتیجه، کاربر به راحتی متوجه خواهد شد باتری آن در حال شارژ است یا اینکه شارژ آن تمام شده است.
پشتیبانی از قابلیت جبران سازی دمایی از ویژگی های جالب دیگر این شارژ میباشد. به هنگام شارژ باتری، دمای باتری ممکن است افزایش یابد، اگر این افزایش دما نادید گرفته شود، طول عمر باتری کاهش مییابد یا فرآیند شارژ به درستی پیش نخواهد رفت ویا حتی امکان منفجر شدن باتری نیز وجود دارد. با استفاده از یک سنسور دمایی که در محصول قرار داده شده است، آن را به پک باتری متصل میکنیم و از این طریق ویژگی جبران سازی دمایی فعال خواهد شد.
این محصول تمام عیار، از انواع حفاظت قوی برخوردار است تا بر افزایش طول عمر محصول، از خرابی های پی در پی جلوگیری شود. دارای انواع حفاظت های، پلاریته معکوس، افزایش دما، اتصال کوتاه خروجی، افزایش ولتاژ کانال باتری میباشد. در نتیجه در صورت انواع به روز خطا نظیر اشتباه معکوس قطب های باتری یا اتصال کوناه مثبت و منفی کانال خروجی شارژ و حتی اتصال باتری با ولتاژ بالاتر خیال کاربر را از سوختن و از کار افتادن شارژ راحت میکند. تمامی این حفاظت ها آنالوگ بوده و از سرعت بالایی برخوردار میباشد.
این محصول یک شارژ هوشمد صنعتی تمام عیار بوده که با گذشت یک دهه از طراحی آن میگذرد همچنان در صنعت کاربرد دارد و به عنوان انتخاب اول آن ها در زمینه شارژ باتری تبدیل شده است.
ویژگی های شارژر PB-600-124 :
- مناسب برای شارژ انواع باتری های سربی اسیدی ( flooded , GEL and AGM ) و لیتیوم یون ( لیتیوم اهن ، لیتیوم منگنز )
- پشتیبانی از انوع منحنی های شارژر 2/3/8 مرحله ای
- عملکرد حفاظت از باتری
- ورودی برق یونیورسال (90 ~ 264 VAC)
- کنترل میکروپروسسوری
- استفاده همزمان به عنوان شارژر و تغذیه
- دارای مدار اصلاح ضریب توان PFC>95%
- حفاظت ها : پلاریته معکوس باتری، اتصال کوتاه خروجی ، افزایش ولتاژ خروجی ، افزایش دما
- نشانگر سه رنگ LED برای اعلام وضعیت شارژ (در حال شارژ یا اتمام شارژ)
- قابلیت کنترل از راه دور ON/OFF شارژ
- حفاظت مدار خروجی به وسیله رله
- فن با قابلیت کنترل ON/OFF وابسته به جریان شارژ
- قیمت مناسب و اطمینان بالا
- بازدهی 87 درصدی .
- سنسور اکسترنال برای حفاظت دقیق تر جریان دهی شارژر
- دمای کارکرد از منفی 20 الی مثبت 60 درجه سانتیگراد
- استاندارد (UL1012, TUV EN60335-1, EN60335-2-29 (except for 48V), EN60950-1(48V only .
- 3 سال ضمانت و 10 سال خدمات پس از فروش مین ول ( MEANWELL ( MW در سرتاسر ایران
حفاظت ها
- اتصال کوتاه :
- بدون آسیب. حفاظت به واسطه مدار داخلی
- افزایش ولتاژ خروجی :
- در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. برای بازیابی مجدد دستگاه یک بار آن را از برق بکشید و دوباره متصل نمایید.
- افزایش دما:
- در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. بعد از کاهش دما، به صورت خودکار به شرایط عادی بازمیگردد.
- اتصال پلاریته معکوس باتری :
- بدون آسیب. حفاظت به واسطه مدار داخلی
قابلیت ها

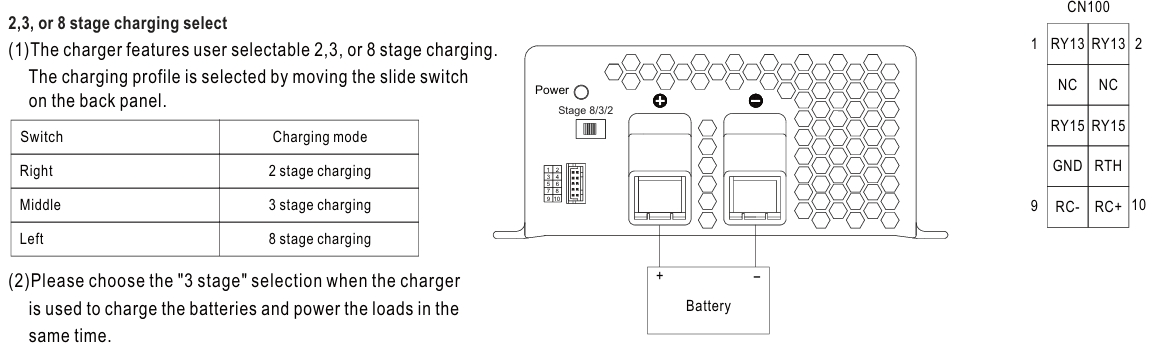

- شارژ بر اساس منحنی های 2 / 3 / 8 مرحلهای :
انختاب نوع شارژ باتری ، بر اساس نوع باتری و شرایط استفاده از شارژر میباشد. از تمام منحنی های صنعتی پرکاربرد به صورت پیش فرض در این محصول بهره برده شده است تا نیاز کاربران را از انواع مختلف شارژ بکاهد.
نکته : در صورت شارژ باتری و تامین تغذیه بار به صورت همزمان، منحنی 3 مرحله را انتخاب کنید.
انتخاب منحنی شارژ 2 -3 – 8 مرحله ای در شارژر PB-600 مین ول

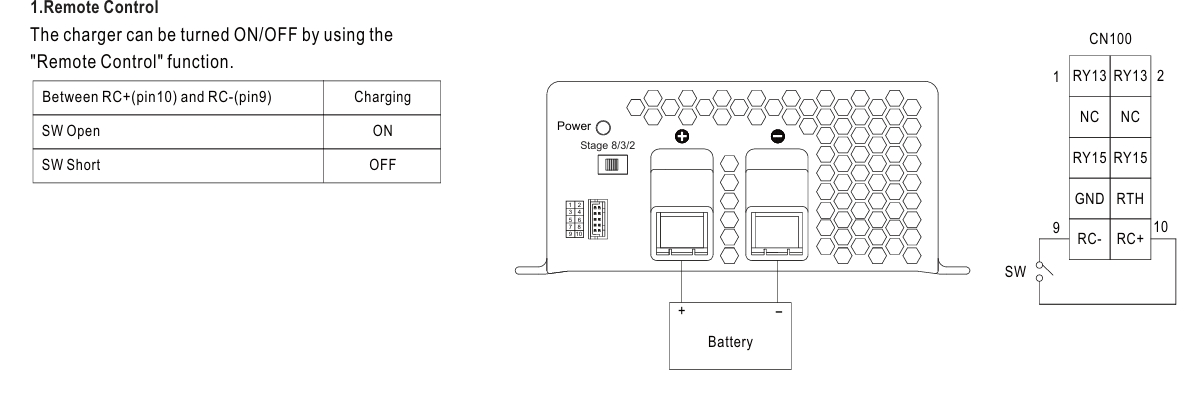

- کنترل خاموش / روشن : کنترل آسان قطع و وصل خروجی منبع تغذیه بدون نیاز به سوییچ های گران قیمت و خاص
قابلیت Remote Control در شارژر PB-600 مین ول

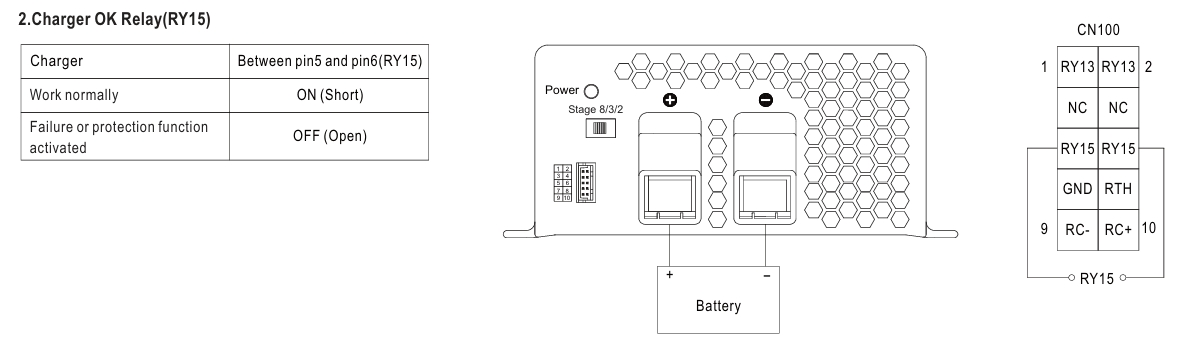

- سیگنال رلهای وضعیت سلامت شارژر
در صورتی که هر حفاطتی عمل کند یا خطایی روی دهد و در نتیجه باعث قطع شارژ گردد، این رله فعال شده و به کاربر هشدار میدهد.
سیگنال وضعیت اتمام شارژ شارژر PB-600 مین ول

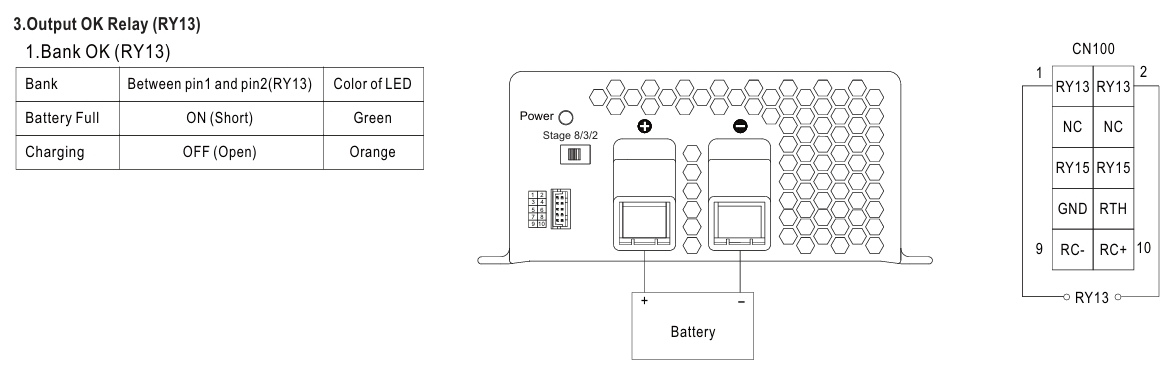

- اعلام وضعیت در حال شارژ / اتمام شارژ باتری
سیگنال وضعیت خروجی شارژر PB-600 مین ول

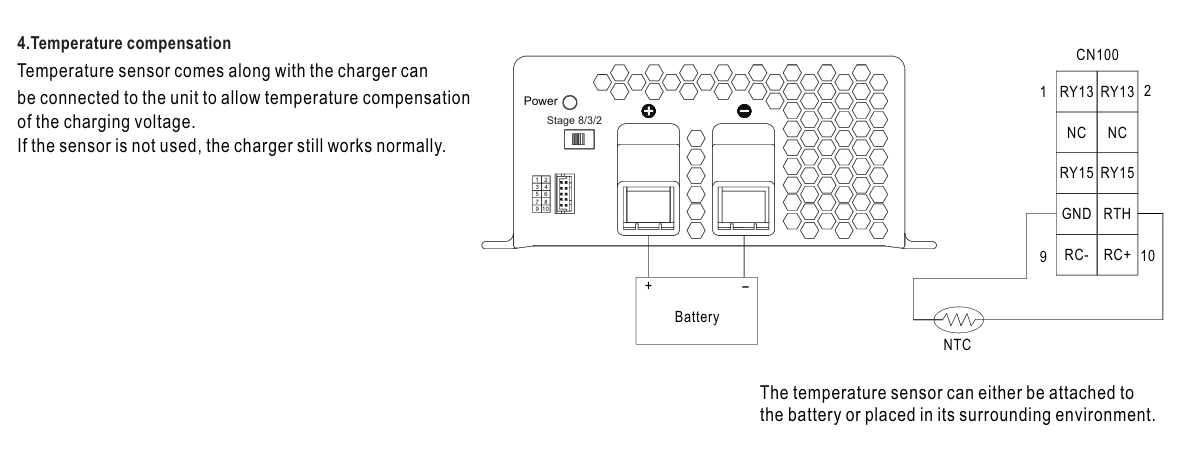

- جبران سازی دمایی بانک های باتری
در صورت تغییر دمای باتری، برای جلوگیری از هرگونه خطر و شارژ بهینه تر از این سنسور بهره بگیرید.
قابلیت جبران سازی دمایی در شارژر PB-600 مین ول
دانلود فایلهای مربوط به منبع تغذیه PB-600-12
| سری PB-600-12 | دانلود |
| مشخصات فنی PB-600 |  |
| گزارش فنی PB-600-12 | |
| دفتنرچه راهنما | |
جدول کامل محصول سری های PB-600
| خروجی مطلوب | لینک مشاهده |
| 12 ولت / 40 آمپر | PB-600-12 |
| 24 ولت / 21 آمپر | PB-600-24 |
| 48 ولت / 10.5 آمپر | PB-600-48 |
