منبع تغذیه RD-125B پاور سوئیچینگ دو خروجی با توان 133.4 وات ساخت شرکت مین ول است .کانال اول 5 ولت تا 10 آمپر و کانال دوم 24 ولت تا 5 آمپر ...
ابعاد بدنه و مشخصات فیزیکی RD-125
نمایش بلوک دیاگرام مدار داخلی RD-125
منحنی دی ریتنگ منبع تغذیه RD-125
منحنی درصد بار دهی خروجی برحسب ولتاژ ورودی

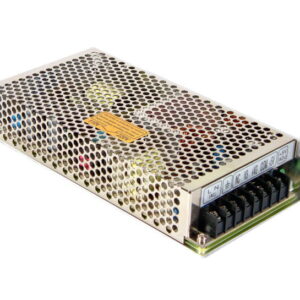

منبع تغذیه دو خروجی RT-125
جدول مشخصات منبع تغذیه RD-125

منبع تغذیه دو خروجی (5 و 24 ولت) 131 وات | RD-125B

ورودی : یونیورسال 88 الی 264 ولت AC

خروجی کانال اول : 5 ولت 10 آمپر | تغییر ولتاژ : 4.75 الی 5.5 ولت

خروجی کانال دوم : 24 ولت 5 آمپر | ولتاژ ثابت

** مجموع توان هر دو کانال نباید بالای 133.4 وات باشد.

حفاطت ها : سرج پاور ورودی / اضافه بار / افزایش ولتاژ

تماس با ما
سفارش محصول

توضیحات

منبع تغذیه RD-125B ، یک پاور سوئیچینگ دو خروجی 133.4 وات ساخت شرکت مین ول MEAN WELL است . خروجی کانال اول 5 ولت تا 10 آمپر و کانال دوم 24 ولت تا 5 آمپر ( مجموع توان ها نباید بیشتر از 133.4 وات باشد ) است .

منبع تغذیه سوئیچینگ MEANWELL RD-125B در کانال اول خود دارای ویژگی Minimum Load Requirement است . به این معنی که برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.5 آمپر از کانال اول تغذیه بار گیری شود . در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 10 وات برای این امر استفاده کرد.

ویژگی های منبع تغذیه سوئیچینگ RD-125B پاور ساپلای دو خروجی

  • برق ورودی یونیورسال ( 88 الی 264 ولت AC ، یا 125 تا 373 ولت DC )
  • خروجی کانال اول 5 ولت تا 10 آمپر و کانال دوم 24 ولت تا 5 آمپر ; مجموع توان ها نباید بیشتر از 133.4 وات باشد
  • حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و اضافه ولتاژ در خروجی پاور سوئیچینگ
  • سیستم خنک سازی با همرفت هوای آزاد
  • LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
  • دمای کارکرد از منفی 25 تا مثبت 70 درجه سلسیوس
  • تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
  • تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
  • تحمل لرزش تا 5G
  • قابل اعتماد در صد در صد توان نامی 133.4 وات
  • بازده بالا ، عمر طولانی بیش از 265 هزار ساعت
  • ابعاد ( L * W * H ) برحسب میلی متر 199 * 98 * 38
  • 3 سال ضمانت و 5 سال خدمات پس از فروش مین ول MEANWELL ( MW ) در سر تا سر ایران .

حفاظت ها

اضافه بار : حفاظت در بازه 110 الی 150 درصد توان خروجی. وارد مد سکسه (هیکاپ) میشود. بعد کاهش بارکشی به حداکثر توان نامی، به طور خودکار بازیابی میشود.

افزایش ولتاژ : حفاظت کانال اول در برابر افزایش ولتاژ در بازه 5.75 ولت الی 6.75 ولت. وارد مد سکسه (هیکاپ) میشود. بعد کاهش ولتاژ کانال اول به بازه ولتاژ نامی، به طور خودکار بازیابی میشود.

دانلود فایل‌های مربوط به منبع تغذیه RD-125B

سری RD-125B دانلود
مشخصات فنی RD-125B
گزارش فنی RD-125B
دفترچه راهنما

جدول محصولات سری RD-125

خروجی مطلوب

 لینک مشاهده
کانال اول کانال دوم
5 ولت / 15 آمپر 12 ولت / 10 آمپر RD-125A
5 ولت / 10 آمپر 24 ولت / 5 آمپر RD-125B
12 ولت / 7 آمپر 24 ولت / 5 آمپر RD-125-1224
12 ولت / 7 آمپر 48 ولت / 2.5 آمپر RD-125-1248
24 ولت / 4 آمپر 48 ولت / 2.5 آمپر RD-125-2448
24 ولت / 5 آمپر 12 ولت / 7 آمپر RD-125-2412
48 ولت / 2.5 آمپر 12 ولت / 7 آمپر RD-125-4812
48 ولت / 2.5 آمپر 24 ولت / 4 آمپر RD-125-4824



توضیحات تکمیلی

dc-voltage

24, 5, CH1:5V CH2:24V
rated-current

CH1:4.6A CH2:4.6A
CURRENT RANGE

CH1:2 ~ 10A CH2:0.4 ~ 5A
input-voltage-range

88 ~ 132VAC / 176 ~ 264VAC selected by switch 248 ~ 373VDC(Withstand 300VAC surge for 5sec. Without damage)
rated-power

133.4
working-temp

'-25 ~ +70℃ (Refer to "Derating Curve")
storage-temp-humidity

'-40 ~ +85℃, 10 ~ 95% RH
ripple-noise

CH1:80mVp-p CH2:120mVp-p
voltage-adj-range

CH1: 4.75 ~ 5.5V
voltage-tolerance

CH1:±5.0% CH2:±7.0%
emc-emission

Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
line-regulation

CH1:±1.0% CH2:±2.0%
load-regulation

CH1:±3.0% CH2:±4.0%
hold-up-time

25ms/230VAC, 30ms/115VAC at full load
working-humidity

20 ~ 90% RH non-condensing
efficiency

85%
frequency-range

47 ~ 63Hz
ac-current

3A/115VAC, 2A/230VAC
inrush-current

COLD START 40A/230VAC
isolation-resistance

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
safety-standards

UL60950-1, TUV EN60950-1 approved
leakage-current

2mA in 240VAC
overload

110 ~ 150% rated output power
vibration

10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes
over-voltage

CH1: 5.75 ~ 6.75V
temp-coefficient

±0.03%/℃ (0 ~ 50℃)on CH1 output
set-up-rise-time

500ms, 20ms/230VAC, 1200ms, 30ms/115VAC at full load
with-stand-voltage

I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC
emc-immunity

Compliance to EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A
mtbf

232.4Khrs min. MIL-HDBK-217F (25℃)
dimension

199*98*38mm (L*W*H)
packing

0.7Kg; 20pcs/15Kg/0.8CUFT
