وقتی صحبت از منابع تغذیه صنعتی قابل اعتماد میشود، نام MEAN WELL برای بسیاری از طراحان و مهندسان یادآور سالها عملکرد پایدار و مطمئن است. خانواده محبوب RSP-75~320 بیش از یک دهه در قلب هزاران پروژه صنعتی، مخابراتی، روشنایی و امنیتی قرار داشت و با فروش میلیونی، به یکی از پرفروشترین پاورهای صنعتی بازار تبدیل شد.
اما امروز استانداردها بالاتر رفتهاند. تجهیزات فشردهتر شدهاند، راندمان اهمیت بیشتری پیدا کرده و پروژهها در شرایط محیطی سختتری اجرا میشوند. در نتیجه مینول خانواده جدید NSP را روانه بازار نمود. NSP فقط یک بهروزرسانی نیست؛ یک جهش در نسل جدید میباشد.
کوچکتر طراحی شده، قدرتمندتر عمل میکند و برای کار در شرایطی ساخته شده که بسیاری از منابع تغذیه معمولی دوام نمیآورند. بازه دمای کاری گستردهتر، راندمان بالاتر، بازه ولتاژ ورودی گسترده و استانداردهای بهتر باعث شده NSP انتخابی مطمئن برای طراحیهای مدرن و آیندهنگر باشد.
اگر در حال طراحی یک سیستم جدید هستید و به منبع تغذیهای نیاز دارید که هم از نظر فنی قابل اتکا باشد و هم از نظر اقتصادی هوشمندانه، سری NSP-75/100/150/200/320 دقیقاً همان نقطهای است که عملکرد، دوام و ارزش خرید به هم میرسند.
جدول مقایسه سری NSP با RSP
| مشخصات | نسل جدید NSP-75~320 | نسل قبلی RSP-75~320 | |
| نوع محصول | منبع تغذیه AC-DC با PFC داخلی، طراحی فشرده و قابلیت اطمینان بالا | منبع تغذیه AC-DC با PFC داخلی | |
| ولتاژ ورودی (Vin) | 85 ~ 305Vac | 85 ~ 264Vac | |
| مصرف توان بیباری | 0.3W ~ 0.5W | — | |
| توان خروجی نامی | 75W / 100W / 150W / 200W / 320W | 75W / 100W / 150W / 200W / 320W | |
| توان پیک | تا 200% | — | |
| ولتاژ خروجی (Vout) | 5V / 7.5V / 12V / 15V / 24V / 27V / 36V / 48V / 60V (بسته به مدل) | 2.5V / 3.3V / 4V / 5V / 7.5V / 12V / 13.5V / 15V / 24V / 27V / 36V / 48V | |
| راندمان | 90% ~ 94.5% (بسته به مدل) | 75.5% ~ 90% | |
| دمای کاری | 40- تا 85+ درجه سانتیگراد (کارکرد فوللود تا 60+) | 30- تا 70+ درجه سانتیگراد (فوللود تا 50+) | |
| رله DC OK | دارد (مدلهای 150~320) | ندارد | |
| کنترل از راه دور (Remote Control) | دارد | دارد | |
| سنس Remote (Remote Sense) | دارد (مدلهای 150~320) | ندارد | |
| نویز فن | NSP-320 کمتر از 40dB / مدلهای 75~200 بدون فن | RSP-320 نامشخص / مدلهای 75~200 بدون فن | |
| جریان نشتی | 350µA در 277Vac (بسته به مدل) | کمتر از 1~2mA در 240Vac | |
| حفاظت ایزولاسیون | 2×MOPP | — | |
| سطح OVC | OVC III | — | |
| پوشش Conformal Coating روی PCB | دارد | ندارد | |
| گواهیهای ایمنی | CB / DEKRA / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA / SEMI47 | CB / TÜV / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA | |
| استانداردها | 62368-1 / 61558-1 / 60335-1 / 60601-1 / 61010-1 / 62477-1 | 62368-1 / 61558-1 | |
| ولتاژ تست عایقی (I/P – O/P) | 4.2KVAC | 3KVAC | |
| مقاومت در برابر ESD | تماس: ±8KV / هوا: ±15KV | تماس: ±4KV / هوا: ±8KV | |
| ابعاد (طول× عرض × ارتفاع) | 75W | 99 × 97 × 30 mm (-38%) | 159 × 97 × 30 mm |
| 100W | 99 × 97 × 30 mm (-46%) | 179 × 99 × 30 mm | |
| 150W | 129 × 97 × 30 mm (-39%) | 199 × 99 × 30 mm | |
| 200W | 159 × 97 × 30 mm (-38%) | 215 × 115 × 30 mm | |
| 320W | 179 × 99 × 30 mm (-28%) | 215 × 115 × 30 mm | |
| گارانتی | سه سال | پنج سال | |
ویژگیهای کلیدی سری NSP مینول
-
ورودی فوقعریض 85 تا 305Vac – سازگار با شبکه 277Vac و مقاوم در برابر نوسانات برق
-
راندمان بالا تا 94.5٪ – کاهش تلفات حرارتی و افزایش بهرهوری انرژی
-
مصرف بیباری بسیار پایین (0.3 تا 0.5 وات) – مناسب طراحیهای کممصرف و سبز
-
توان پیک تا 200٪ – ایدهآل برای راهاندازی بارهای موتوری و جریان هجومی بالا
-
بازه دمای کاری 40- تا 85+ درجه سانتیگراد – عملکرد فوللود تا 60+ درجه
-
طراحی بدون فن در مدلهای 75 تا 200 وات – افزایش طول عمر و حذف نویز صوتی
-
فن کمصدای داخلی در مدل 320 وات (<40dB) – خنککاری مؤثر با نویز پایین
-
ابعاد فشردهتر نسبت به سری RSP – چگالی توان بالاتر و اشغال فضای کمتر
-
رله DC OK (در مدلهای 150 تا 320 وات) – مانیتورینگ وضعیت خروجی
-
Remote Control و Remote Sense – کنترل و جبران افت ولتاژ در کابل
-
جریان نشتی بسیار پایین (<350µA) – مناسب کاربردهای حساس و پزشکی
-
ایزولاسیون 2×MOPP – انطباق با الزامات ایمنی تجهیزات پزشکی
-
سطح حفاظتی OVC III – مناسب محیطهای صنعتی
-
تحمل ارتفاع تا 5000 متر – عملکرد پایدار در شرایط ارتفاع بالا
-
پوشش محافظ Conformal Coating روی PCB – مقاومت در برابر رطوبت و آلودگی
-
حفاظتهای کامل صنعتی – اتصال کوتاه، اضافهبار، اضافهولتاژ و اضافهدما
-
ولتاژ تست عایقی 4.2KVAC – ایمنی الکتریکی تقویتشده
-
مقاومت بالا در برابر ESD (±8KV تماس / ±15KV هوا) – دوام بیشتر در محیطهای صنعتی
-
گواهیهای ایمنی بینالمللی گسترده – قابل استفاده در پروژههای جهانی
-
5 سال گارانتی رسمی کارخانه – اطمینان از کیفیت و طول عمر محصول
حفاظتهای کامل سری NSP مینول
-
حفاظت اتصال کوتاه (Short Circuit Protection) :
-
قطع خودکار خروجی در صورت اتصال کوتاه و بازیابی ایمن پس از رفع خطا
-
-
حفاظت اضافه بار (Overload Protection – OLP):
-
محدودسازی جریان و جلوگیری از آسیب در شرایط بار بیش از حد مجاز
-
-
حفاظت اضافه ولتاژ خروجی (Over Voltage Protection – OVP):
-
قطع خروجی در صورت افزایش غیرمجاز ولتاژ برای محافظت از بار
-
-
حفاظت اضافه دما (Over Temperature Protection – OTP):
-
خاموشی هوشمند در افزایش دمای داخلی و راهاندازی مجدد پس از کاهش دما
-
-
حفاظت در برابر جریان هجومی و بارهای القایی:
-
پشتیبانی از توان پیک 200٪ جهت جلوگیری از تریپ ناخواسته هنگام استارت بار
-
-
ایزولاسیون تقویتشده 2×MOPP:
-
حفاظت مضاعف بین ورودی و خروجی مطابق الزامات تجهیزات پزشکی
-
-
تحمل اضافه ولتاژ شبکه (OVC III):
-
مناسب برای نصب در تابلوهای صنعتی با سطح آلودگی الکتریکی بالاتر
-
-
ولتاژ تست عایقی 4.2KVAC (I/P–O/P):
-
اطمینان از جداسازی ایمن بین ورودی و خروجی
-
-
جریان نشتی بسیار پایین (<350µA):
-
کاهش ریسک در کاربردهای پزشکی و حساس
-
-
مقاومت بالا در برابر تخلیه الکترواستاتیک (ESD ±8KV تماس / ±15KV هوا):
-
جلوگیری از آسیب در محیطهای صنعتی
-
-
پوشش محافظ Conformal Coating روی PCB :
-
حفاظت در برابر رطوبت، گردوغبار و آلودگیهای خورنده
-
کاربردهای سری NSP مینول
-
اتوماسیون صنعتی و تابلوهای برق – تأمین توان پایدار برای PLC، ماژولهای I/O، سنسورها و تجهیزات کنترلی
-
ماشینآلات صنعتی و CNC – مناسب راهاندازی بارهای موتوری با نیاز به توان پیک بالا
-
تجهیزات مخابراتی و شبکه – تغذیه پایدار برای رکهای ارتباطی و سیستمهای انتقال داده
-
سیستمهای روشنایی صنعتی و معماری – مناسب پروژههای LED با راندمان بالا و مصرف کم
-
تجهیزات پزشکی و آزمایشگاهی – قابل استفاده در کاربردهای دارای الزامات ایمنی 2×MOPP
-
صنایع نیمههادی و خطوط تولید الکترونیک – منطبق با استاندارد SEMI F47
-
سیستمهای امنیتی و نظارتی – تغذیه مطمئن برای دوربینها و تجهیزات مانیتورینگ
-
سیستمهای اعلام و اطفای حریق – عملکرد پایدار در شرایط محیطی سخت
-
تجهیزات انرژی سبز و ذخیرهسازی انرژی – سازگار با طراحیهای کممصرف و راندمان بالا
-
کاربردهای Outdoor و محیطهای خشن صنعتی – مناسب شرایط دمایی گسترده و ارتفاع بالا

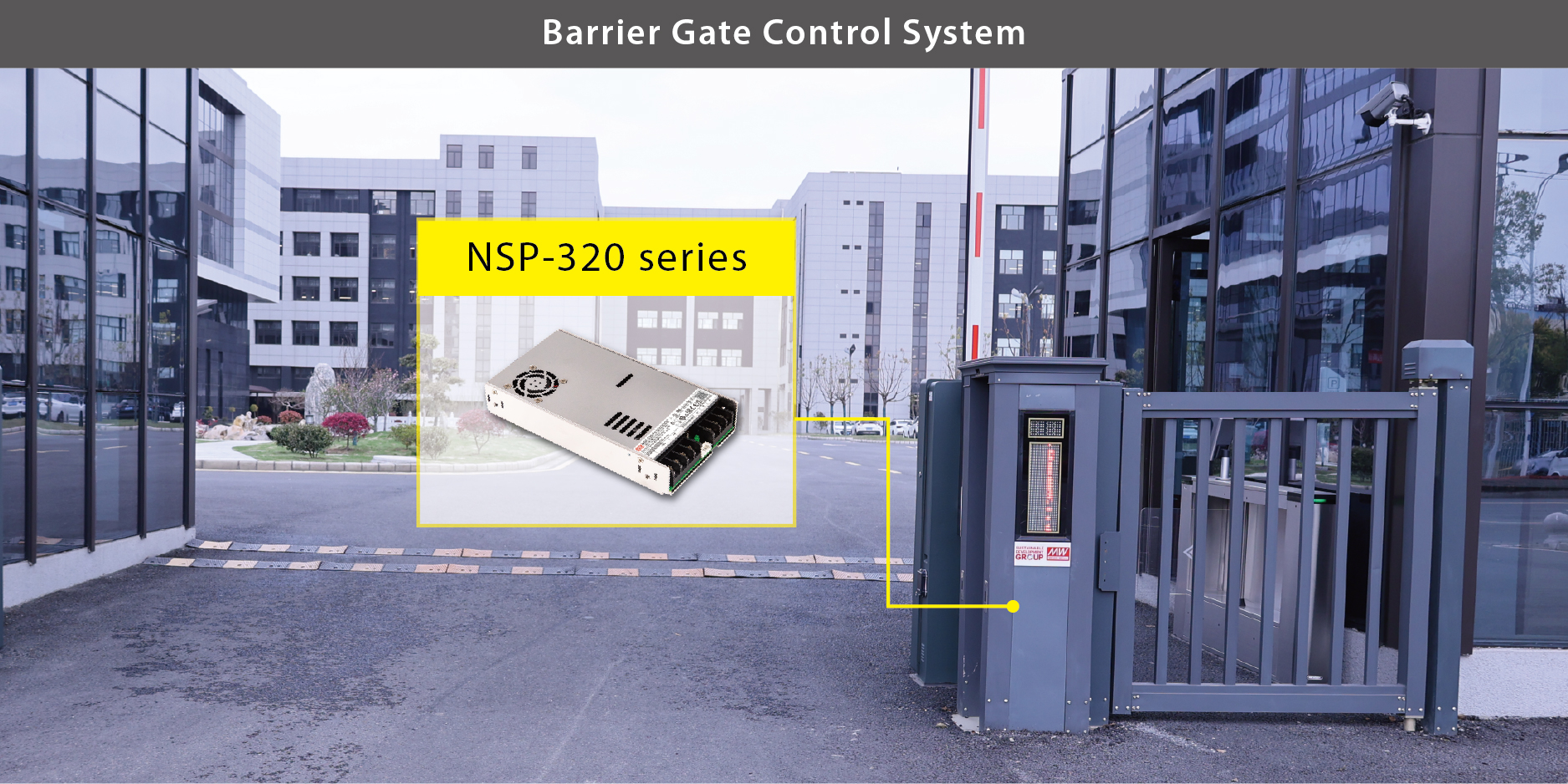

کاربرد منبع تغذیه NSP
لیست کامل خانواده NSP
| توان | مدل | ولتاژ خروجی | جریان خروجی |
| 75 وات | NSP-75-5 | 5V | 15A |
| NSP-75-7.5 | 7.5V | 10A | |
| NSP-75-12 | 12V | 6.25A | |
| NSP-75-15 | 15V | 5A | |
| NSP-75-24 | 24V | 3.13A | |
| NSP-75-27 | 27V | 2.78A | |
| NSP-75-36 | 36V | 2.08A | |
| NSP-75-48 | 48V | 1.56A | |
| NSP-75-60 | 60V | 1.3A | |
| 100 وات | NSP-100-5 | 5V | 20A |
| NSP-100-7.5 | 7.5V | 13.33A | |
| NSP-100-12 | 12V | 8.33A | |
| NSP-100-15 | 15V | 6.67A | |
| NSP-100-24 | 24V | 4.17A | |
| NSP-100-27 | 27V | 3.70A | |
| NSP-100-36 | 36V | 2.78A | |
| NSP-100-48 | 48V | 2.08A | |
| NSP-100-60 | 60V | 1.7A | |
| 150 وات | NSP-150-5 | 5V | 30A |
| NSP-150-7.5 | 7.5V | 20A | |
| NSP-150-12 | 12V | 12.5A | |
| NSP-150-15 | 15V | 10A | |
| NSP-150-24 | 24V | 6.25A | |
| NSP-150-27 | 27V | 5.56A | |
| NSP-150-36 | 36V | 4.17A | |
| NSP-150-48 | 48V | 3.13A | |
| NSP-150-60 | 60V | 2.5A | |
| 200 وات | NSP-200-5 | 12V | 16.67A |
| NSP-200-7.5 | 7.5V | 26.8A | |
| NSP-200-12 | 12V | 16.7 | |
| NSP-200-15 | 15V | 13.33A | |
| NSP-200-24 | 24V | 8.33A | |
| NSP-200-27 | 27V | 7.41A | |
| NSP-200-36 | 36V | 5.56A | |
| NSP-200-48 | 48V | 4.17A | |
| NSP-200-60 | 60V | 3.33A | |
| 320 وات | NSP-320-5 | 5V | 60A |
| NSP-320-7.5 | 7.5 | 40A | |
| NSP-320-12 | 12V | 26.67A | |
| NSP-320-15 | 15V | 21.33A | |
| NSP-320-24 | 24V | 13.33A | |
| NSP-320-27 | 27V | 11.85A | |
| NSP-320-36 | 36V | 8.89A | |
| NSP-320-48 | 48V | 6.67A | |
| NSP-320-60 | 60V | 5.33A |
فایلهای قابل دانلود
| سریهای NSP | دانلود |
| دیتاشیت NSP-75 |  |
| دیتاشیت NSP-100 | |
| دیتاشیت NSP-150 | |
| دیتاشیت NSP-200 | |
| دیتاشیت NSP-320 | |
| راهنمای نصب | |

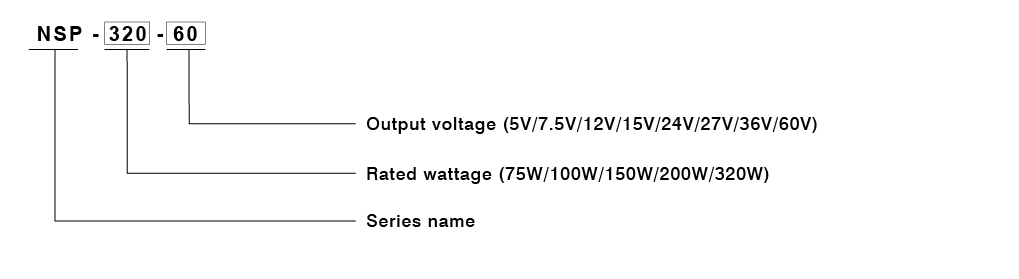

راهنمای شماره سری خانواده NSP
راهنمای کد سفارش خبر معرفی منبع تغذیه NSP-75-100-150-200-320
