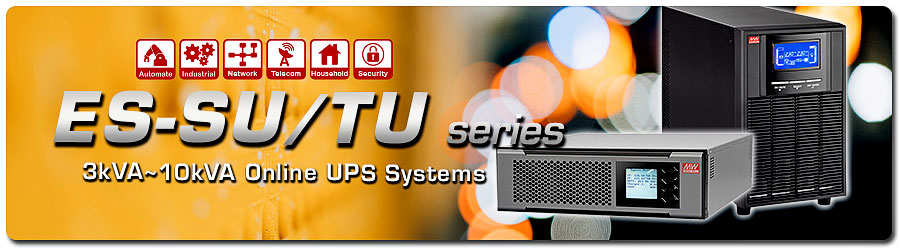

پوستر خبری معرفی اینورتر آنلاین ES-SU/TU
با گسترش زیرساختهای دیجیتال، دیتاسنترها، تجهیزات مخابراتی و سیستمهای کنترلی صنعتی، کیفیت و پایداری برق به یکی از حیاتیترین الزامات طراحی سیستم تبدیل شده است. نوسانات ولتاژ، قطعی لحظهای برق و اعوجاجهای هارمونیکی، امروزه نهتنها باعث توقف سیستمها میشوند، بلکه میتوانند خسارات جدی و غیرقابل جبرانی به تجهیزات حساس وارد کنند.
در چنین شرایطی، UPS آنلاین (Online UPS) بهعنوان آخرین و مطمئنترین لایه حفاظت الکتریکی، نقش کلیدی در تضمین تداوم عملکرد تجهیزات ایفا میکند.
MEAN WELL بهعنوان یکی از معتبرترین و بزرگترین تولیدکنندگان منابع تغذیه استاندارد در جهان، سالهاست که در حوزه الکترونیک قدرت، طراحی مدارهای سوئیچینگ، مدیریت انرژی و کنترل دیجیتال فعالیت میکند. ورود این برند به حوزه UPS آنلاین را نمیتوان صرفاً معرفی یک محصول جدید دانست؛ بلکه این اقدام، تکمیل زنجیره راهکارهای تأمین برق صنعتی توسط مینول است.
UPS آنلاین، پیچیدهترین سطح مدیریت توان الکتریکی محسوب میشود؛ جایی که کنترل دقیق ولتاژ، فرکانس، شکل موج و هماهنگی با منابع پشتیبان مانند ژنراتور، اهمیت حیاتی دارد. بهرهگیری MEAN WELL از دانش عمیق خود در الکترونیک قدرت، نتیجهای جز ارائه یک UPS صنعتی با عملکرد پایدار، راندمان بالا و استانداردهای روز نخواهد داشت.
سری ES-SU / ES-TU نسل جدید UPS آنلاین مینول است که برای کاربردهای حساس و مأموریتمحور (Mission Critical) طراحی شده است. این سری در توانهای متنوع 3kVA، 6kVA و 10kVA عرضه میشود و پاسخگوی نیاز پروژههای کوچک تا متوسط صنعتی و IT است.
ویژگی مهم این سری، تنوع در فرم نصب است:
-
مدلهای Tower برای نصب ایستاده
-
مدلهای Rackmount (RL) برای استفاده در رکهای استاندارد دیتاسنتری و مخابراتی
تمامی مدلهای این سری با گارانتی 3 ساله رسمی عرضه میشوند که نشاندهنده اطمینان سازنده از کیفیت و پایداری محصول است.
| مشخصه | ES-SU3K | ES-SU6K | ES-SU10K | ES-SU6K-RL | ES-TU6K-RL |
| نوع ورودی / خروجی | ورودی تکفاز / خروجی تکفاز | دو فاز / دو فاز | |||
| ولتاژ ورودی | 110 تا 300Vac | 152 تا 269Vac (L-L) | |||
| فرکانس ورودی | 40 تا 70Hz | ||||
| ضریب توان ورودی | ≥0.99 | ||||
| اعوجاج هارمونیکی ورودی (THDi) | ≤5٪
(بار خطی) |
≤4٪
(بار خطی) |
|||
| توان نامی | 3kVA / 3kW | 6kVA / 6kW | 10kVA / 10kW | 6kVA / 6kW | 6kVA / 6kW |
| ولتاژ خروجی | 208 / 220 / 230 / 240Vac | 115 / 200 / 120 / 208 (2PH+N) | |||
| اعوجاج هارمونیکی خروجی (THD) | ≤2٪
(بار خطی) |
≤1٪
(بار خطی) |
≤2٪
(بار خطی) |
||
| راندمان در حالت AC | 94٪ | 95٪ | 89٪ | 91٪ | |
| راندمان در حالت باتری | 91٪ | 92٪ | 89٪ | 91٪ | |
| زمان انتقال AC به باتری | 0 ms | ||||
| زمان انتقال Online به Bypass | 4 ms | 0 ms | |||
| ولتاژ باتری | 13.6V × تعداد باتری ±1٪ | ±96 تا 120V | |||
| جریان شارژ | قابل تنظیم 1 / 2 / 4 / 6 / 8A | 4A | 4A | ||
| نوع باتری | اسید سربی و لیتیوم-یون | ||||
| تعداد باتری | 6 عدد | 16 تا 20 عدد | (8 تا 10) × 2 | ||
| ساختار نصب | ایستاده و رکمونت | رکمونت | |||
| رابطهای ارتباطی | USB + RS232 | ||||
| نمایشگر | LCD | ||||
| گارانتی | 3 سال | ||||
| استانداردهای ایمنی | CE / TLC | UL / FCC | |||
ویژگیها
کنترل دیجیتال پیشرفته (DSP Control)
در UPSهای سری ES-SU / ES-TU از فناوری DSP پیشرفته برای کنترل دقیق فرآیند تبدیل انرژی استفاده شده است. این موضوع باعث پایداری بالاتر خروجی، واکنش سریعتر به تغییرات بار و همچنین کاهش خطاهای کنترلی در شرایط کاری سخت میشود.
ضریب توان ورودی ≥ 0.99
ضریب توان بالای ورودی به معنای کاهش جریان کشیدهشده از شبکه ، کاهش تلفات انرژی و سازگاری بهتر با زیرساختهای برق صنعتی است و این UPS را برای پروژههای حرفهای کاملاً مناسب میسازد.
اعوجاج هارمونیکی ورودی کمتر از 5% (THDi < 5%)
این ویژگی اهمیت ویژهای در پروژههایی دارد که از ژنراتور دیزلی بهعنوان منبع پشتیبان استفاده میکنند. اعوجاج پایین عملکرد پایدار ژنراتورT کاهش تنش روی تجهیزات upstream را تضمین میکند.
ضریب توان خروجی 1
در این سری، توان نامی UPS بهطور کامل قابل استفاده است. ضریب توان خروجی 1 به این معناست که 100٪ توان UPS در اختیار بار قرار میگیرد در نتیجه راندمان سیستم افزایش مییابد.
قابلیتهای کاربردی و ارتباطی
UPSهای سری ES-SU / ES-TU تنها به عملکرد الکتریکی محدود نمیشوند و از نظر کنترلی و مانیتورینگ نیز کامل هستند:
-
پشتیبانی از فرکانس 50Hz / 60Hz
-
قابلیت Frequency Conversion
-
عملکرد Emergency Power Off (EPO) برای افزایش ایمنی
-
رابطهای ارتباطی USB و RS-232
-
پنل LCD برای نمایش وضعیت سیستم و پارامترها
کاربردها
UPS آنلاین MEAN WELL سری ES-SU / ES-TU بهطور خاص برای کاربردهایی طراحی شده که قطع برق یا ناپایداری ولتاژ در آنها غیرقابلقبول است، از جمله:
-
دیتاسنترهای کوچک و متوسط
-
رکهای مخابراتی و ایستگاههای BTS
-
تجهیزات پزشکی و تصویربرداری
-
سیستمهای کنترل صنعتی و اتوماسیون
-
زیرساختهای IT حساس

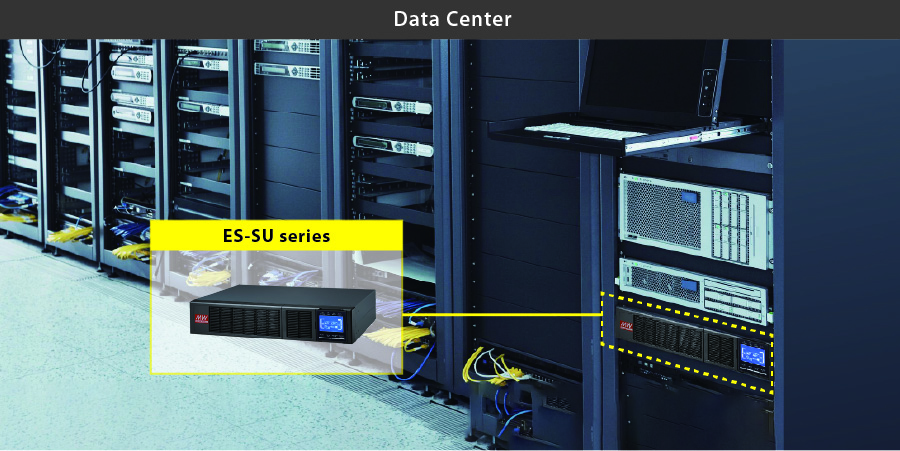

کاربری اینورتر آنلاین ES-SU-TU
| مدل | نوع ورودی / خروجی | توان | نوع نصب | لینک محصول |
| ES-SU3K | تکفاز / تکفاز | 3kW | ایستاده (Tower) | ES-SU3K |
| ES-SU6K | تکفاز / تکفاز | 6kW | ایستاده (Tower) | ES-SU6K |
| ES-SU10K | تکفاز / تکفاز | 10kW | ایستاده (Tower) | ES-SU10K |
| ES-SU6K-RL | تکفاز / تکفاز | 6kW | رکمونت (Rackmount) | ES-SU6K-RL |
| ES-TU6K-RL | دو فاز / دو فاز | 6kW | رکمونت (Rackmount) | ES-TU6K-RL |
|
سری محصول |
مشخصات فنی (Spec) | گزارش فنی | راهنمای کاربری | راهنمای پروتکل ارتباطی |
| ES-SU3k |  |
|
|
—- |
| ES-SU6k | |
|
|
|
| ES-SU10k |
|
|
|
|
| ES-SU6k-RL |
|
— | |
—- |
| ES-TU6k-RL | |
—- | |
—- |
